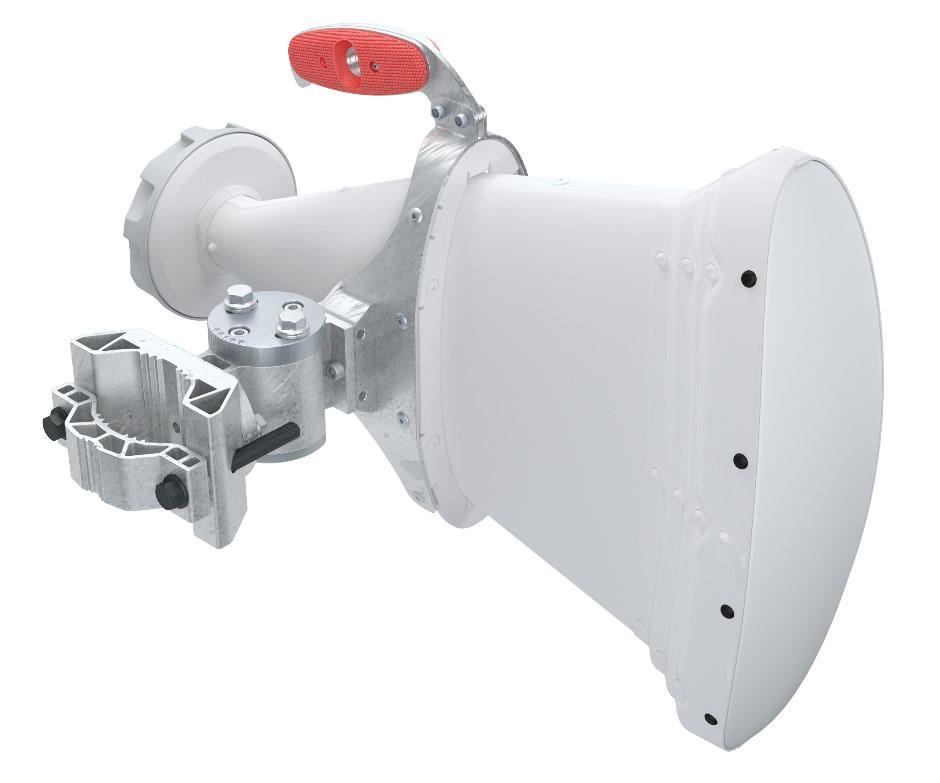

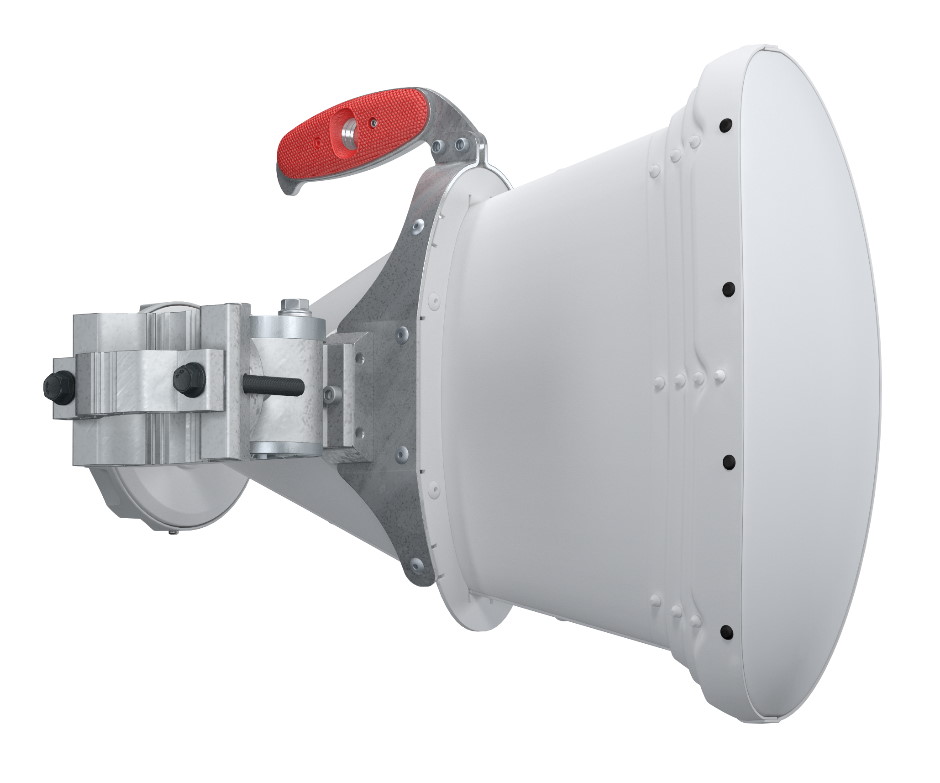

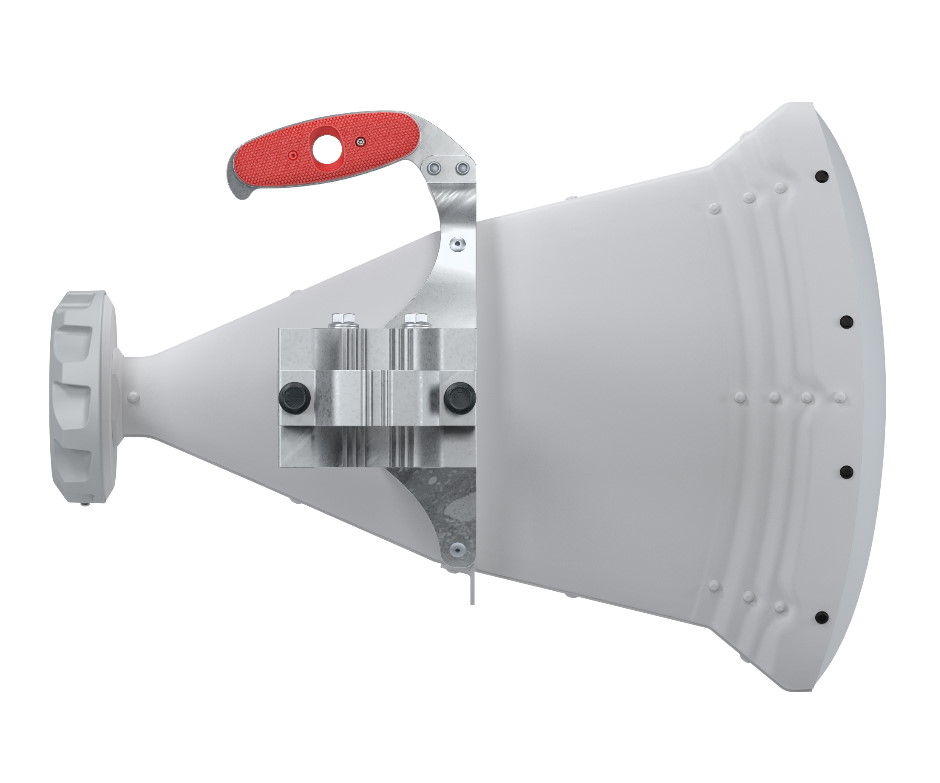

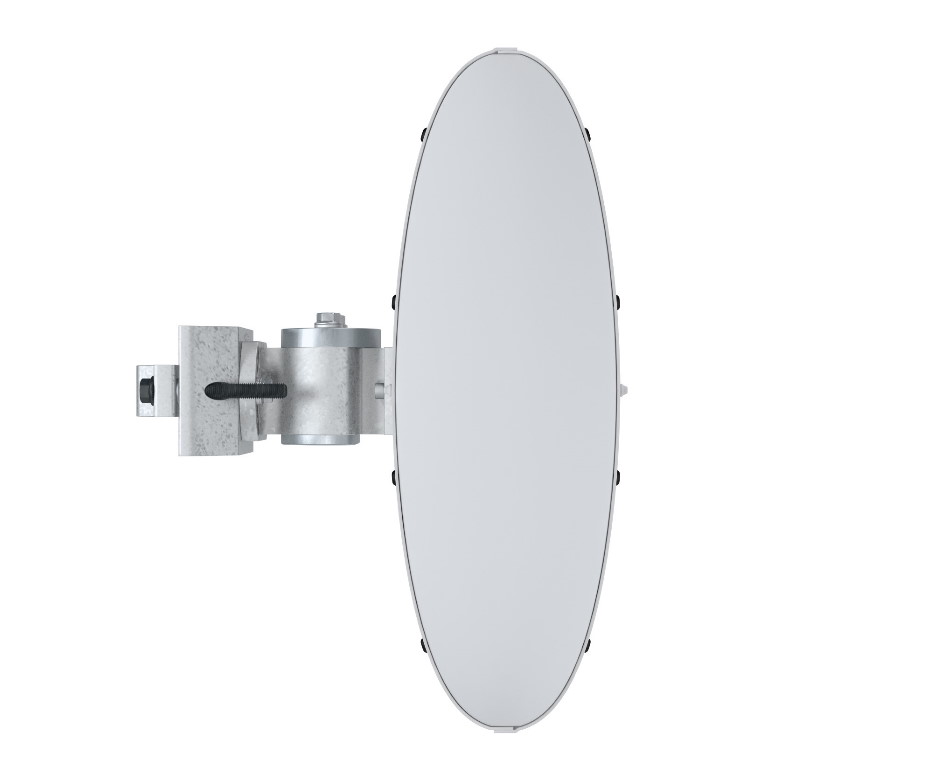

5+6 GHz 45° Asymmetrical Horn WB AH45WB

Широкополосная секторная антенна 5 + 6 ГГц для сетей WISP с высокой плотностью размещения RF elements AH45WB

Широкополосные асимметричные рупорные антенны RF elements AH45WB с углом открытия 45° разработаны для сетей фиксированного беспроводного доступа (FWA) в диапазонах 5 ГГц и 6 ГГц. Созданные специально для поставщиков услуг беспроводного интернета (WISP), они обеспечивают точно контролируемую диаграмму направленности, исключительную устойчивость к помехам и предсказуемые радиочастотные характеристики в условиях плотного развертывания.

Благодаря значительному подавлению боковых лепестков и стабильным характеристикам излучения во всём широкополосном спектре 4900–7200 МГц антенны RF elements AH45WB обеспечивают эффективное повторное использование частот, улучшенное отношение сигнал/шум (SNR) и масштабируемые секторные архитектуры для современных сетей.

Идеальные сценарии применения включают развертывание секторов с углом 45° в условиях высокой плотности, первичные секторы в диапазонах 5 ГГц и 6 ГГц, широкополосные развертывания в диапазонах 5+6 ГГц, конфигурации резервирования на частотах 5 ГГц или 6 ГГц, готовые к миграции широкополосные установки на объектах с высокой пропускной способностью, а также среды с высокой плотностью размещения оборудования.

RF elements AH45WB изготавливаются с использованием инновационного метода производства и изготовлены из высококачественного алюминия, что обеспечивает исключительную устойчивость к воздействию внешних факторов, в том числе в суровых условиях соленой морской среды. Их облегчённая конструкция снижает нагрузку на вышку, что делает их идеальным решением для вышек высокой плотности.

Спецификация

Радиосвязь: волноводный разъем TwistPort™
Тип антенны: рупорная
Материалы: алюминий, нержавеющая сталь, ABS, PMMA, цинковый сплав
Степень защиты IP65
Диаметр крепления на опору: 40-80 мм
Рекомендуется использовать диаметр как можно ближе к 80 мм
Температура: от -35°C до +60°C
Выдерживает ветер: 160 км/ч
Ветровая нагрузка: 33/123 Н - спереди/сбоку при 160 км/ч
Эффективная площадь проекции: 271/1018 см² - спереди/сбоку
Механическая регулировка: ± 20° по высоте, ± 20° по азимуту
Вес: 2,7 кг – один блок
4,1 кг – один блок, включая упаковку

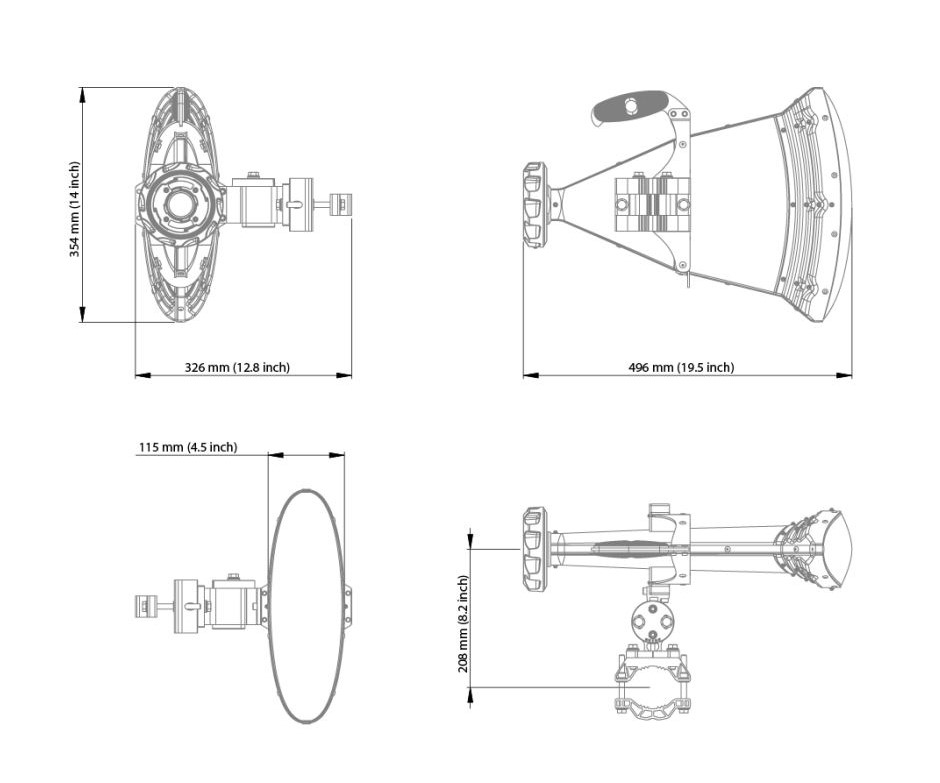

Размеры розничной коробки: 560 × 450 × 190 мм

Производительность

Диапазон частот: 4900 - 7200 МГц
Усиление: 19 дБи
Ширина луча по азимуту -3 дБ/-6 дБ: H 29°, V 31° / H 42°, V 45°
Ширина луча по углу места -3 дБ/-6 дБ: H 13°, V 13° / H 20°, V 20°
Коэффициент эффективности луча: 98 %*
Отношение передней и задней сторон: 33 дБ
КСВ: <1,7
Поляризация: Двойная линейная H + V
Импеданс: 50 Ом

* Эффективность луча, определяемая до первого нуля
