5+6 GHz 90° Asymmetrical Horn WB AH90WB

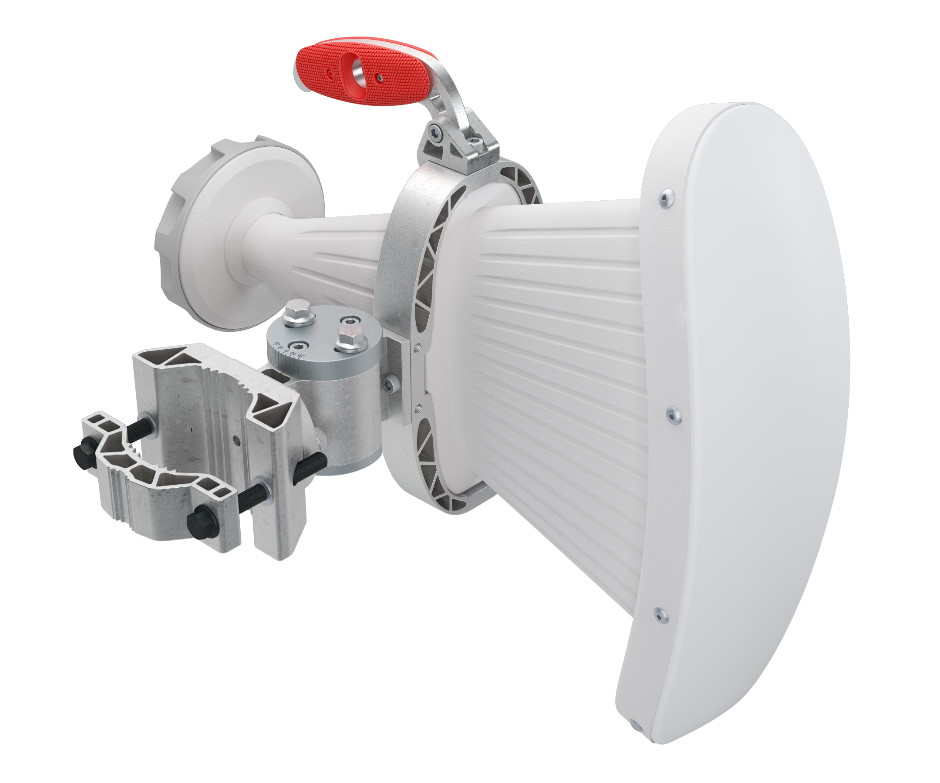

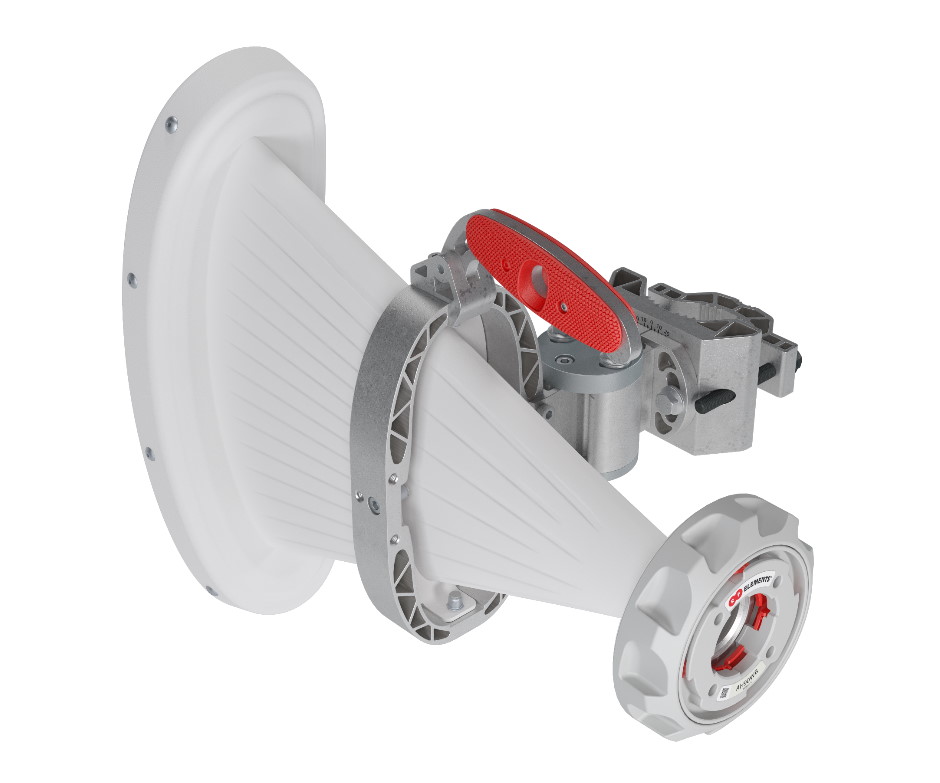

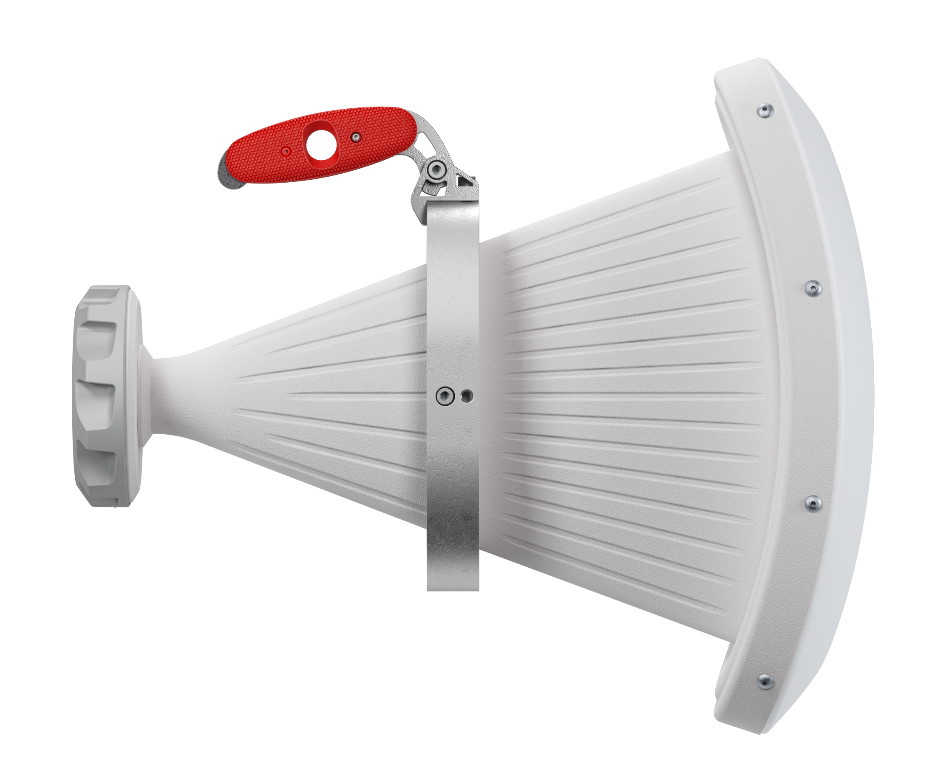

Широкополосная рупорная антенна с поддержкой нелицензируемых диапазонов 5 и 6 ГГц RF elements AH90WB

Асимметричные рупорные антенны с углом 90° имеют асимметричную диаграмму направленности с сильно подавленными боковыми лепестками. Обеспечивают превосходное подавление шума и широкие возможности масштабируемости. Идеально подходят для кластеров точек доступа высокой плотности и развертывания в местах совместного размещения оборудования.

Максимальная широкополосная производительность

RF elements AH90WB обеспечивает уникальную широкополосную производительность, охватывающую нелицензированные диапазоны спектра 5 и 6 ГГц, со сбалансированными лучами H+V и стабильными показателями усиления и излучения. AH90WB оснащена волноводным разъемом TwistPort™, позволяющим подключаться непосредственно к радиостанциям с волноводным портом или использовать адаптер TP для обычных коаксиальных разъемов.

Новый инновационный дизайн

RF elements AH90WB имеет совершенно новый промышленный дизайн и изготовлена ​​из высокопрочных материалов:

• Изготовлена ​​из высококачественного алюминия для экстремальной работы на открытом воздухе, включая суровые условия соленой воды.
• Чрезвычайно малый вес для снижения нагрузки на башню и более компактные размеры для снижения нагрузки по стандарту EPA и ветровой нагрузки.
• Прочное алюминиевое конструкционное кольцо для повышения прочности и устойчивости с монтажным кронштеном UBR.
• Монтажный кронштейн UBR с крепежными элементами из нержавеющей стали с антипригарным покрытием.
• Лучшая в отрасли эргономика со встроенной ручкой для удобного развертывания.

Спецификация

Радиосвязь: волноводный разъем TwistPort™
Тип антенны: рупорная
Материалы: алюминий, нержавеющая сталь, ABS, PMMA, цинковый сплав
Степень защиты IP65
Диаметр крепления на опору: 40-80 мм
Рекомендуется использовать диаметр как можно ближе к 80 мм
Температура: от -35°C до +60°C
Выдерживает ветер: 160 км/ч
Ветровая нагрузка: 65/73 Н - спереди/сбоку при 160 км/ч (100 миль/ч)
Эффективная площадь проекции: 537/598 см² - спереди/сбоку
Механическая регулировка: ± 20° по углу места, ± 20° по азимуту
Вес: 2.8 кг – один комплект, 4.2 кг – один комплект, включая упаковку

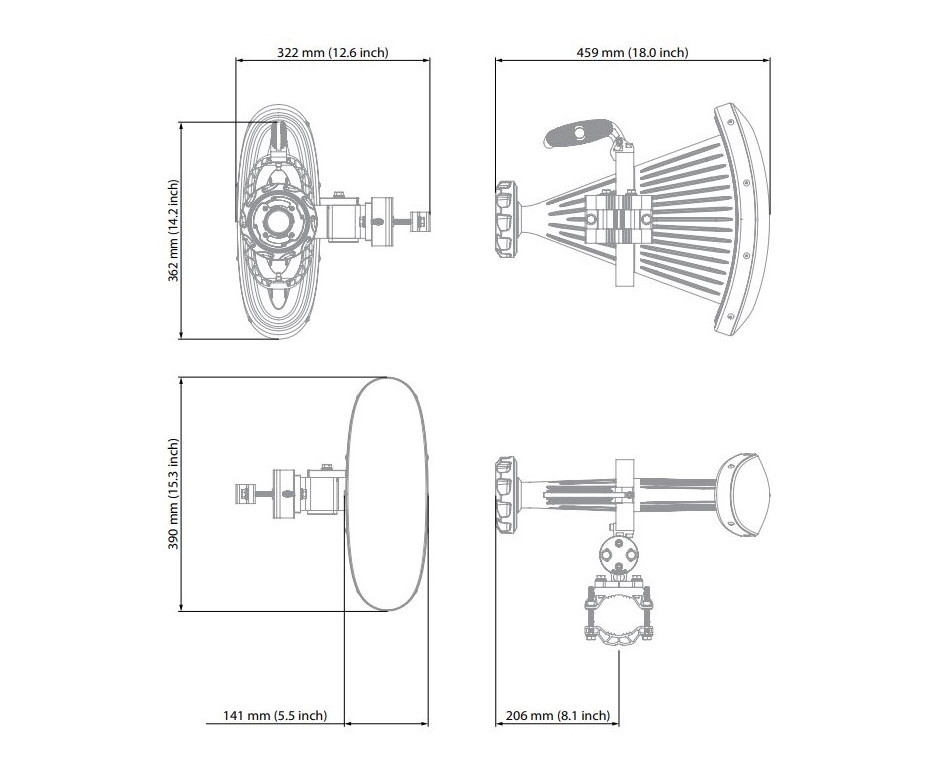

Размеры розничной коробки: 514 × 423 × 167 мм

Производительность

Диапазон частот 4900 - 7125 МГц Антенна на порту WG
Проверьте онлайн-характеристики производителя RF elements SpecCheck для получения данных о производительности конкретной комбинации фидера (TPA) и антенны
Усиление 15 дБи
Ширина луча по азимуту -3 дБ/-6 дБ H 55°, V 73° / H 90°, V 90°
Ширина луча по углу места -3 дБ/-6 дБ H 17°, V 17° / H 25°, V 25°
Коэффициент эффективности луча 96%*
Отношение передней и задней части 27 дБ
КСВ Проверьте онлайн-характеристики производителя RF elements SpecCheck для получения данных о производительности конкретной комбинации фидера (TPA) и антенны
Поляризация Двойная линейная H + V
Импеданс 50 Ом

* Эффективность луча, определяемая до первого нуля
