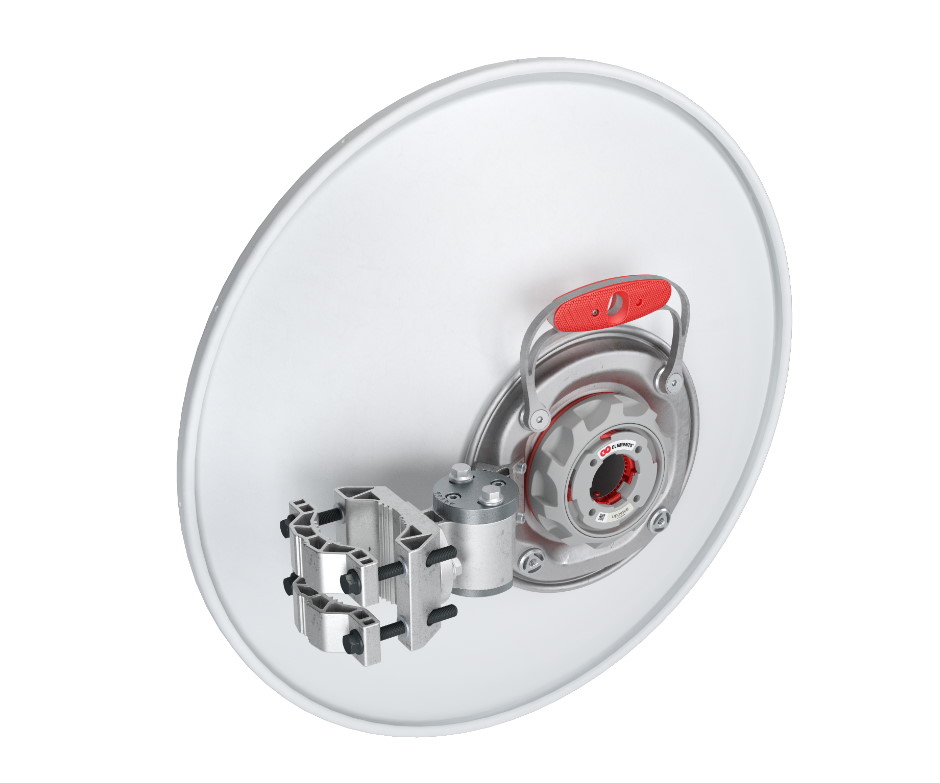

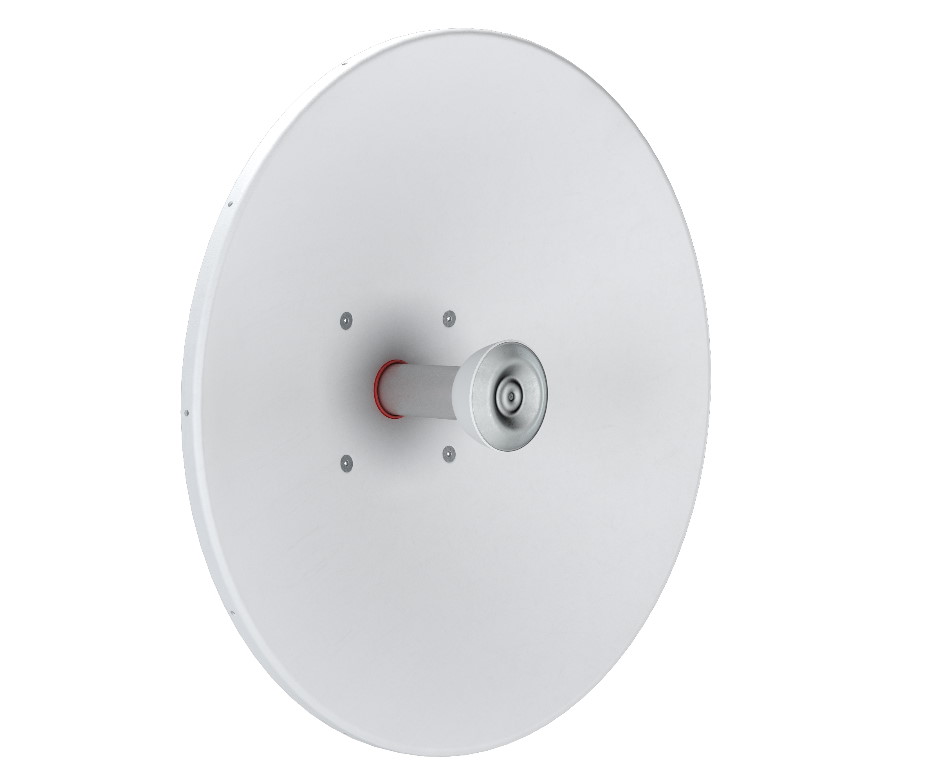

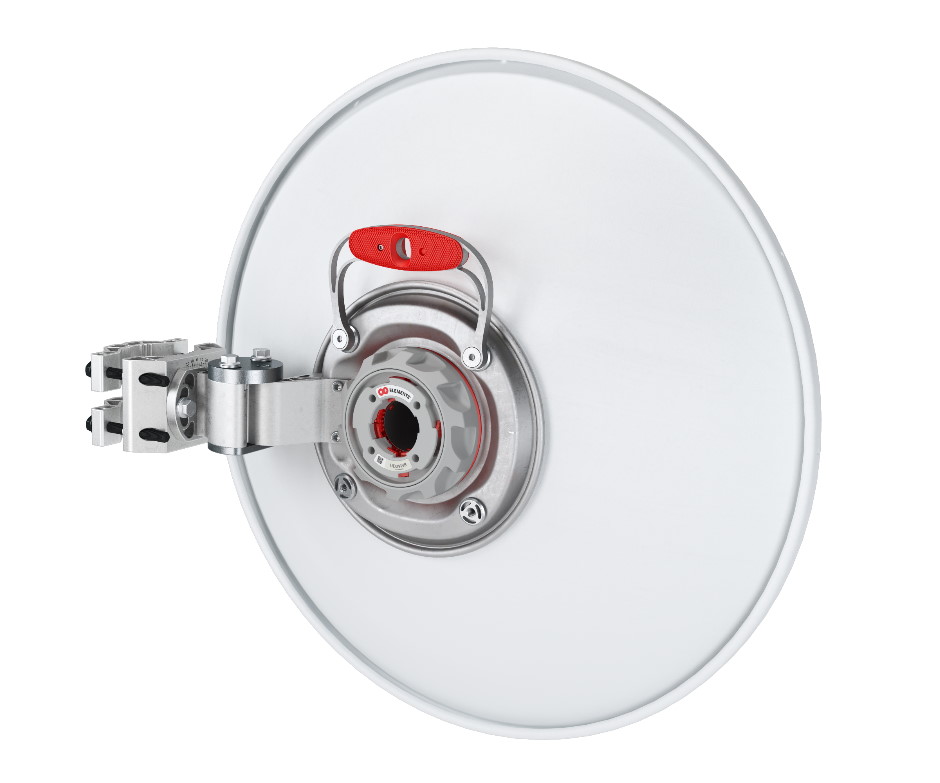

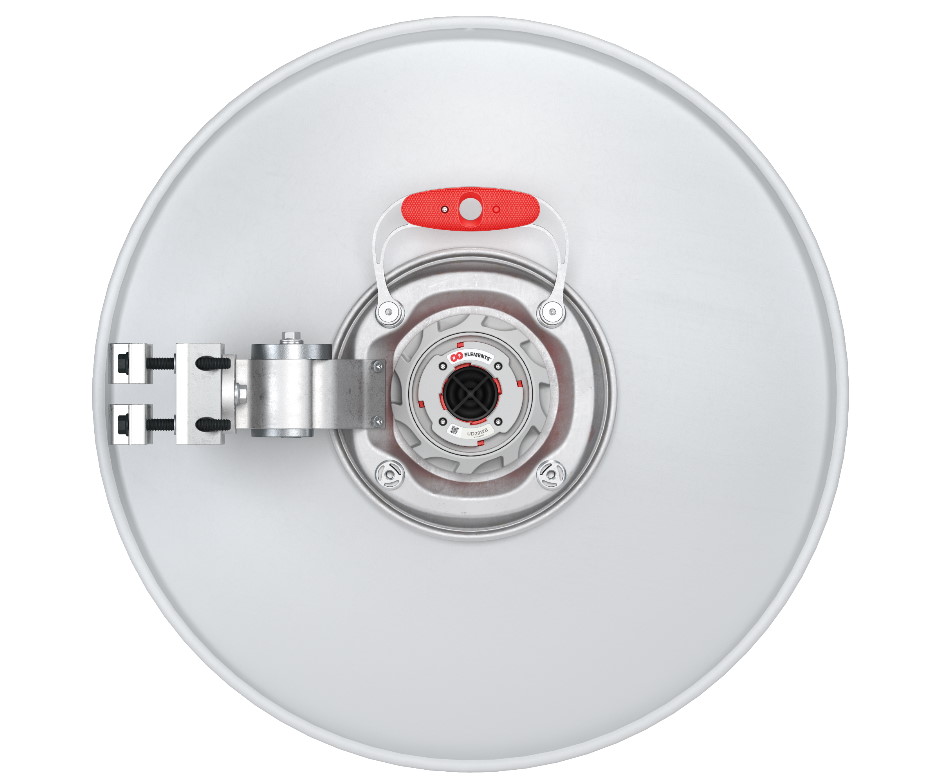

5+6GHz Wideband UltraDish, 2-pack UD29WB-2PACK

Широкополосная параболическая антенна 5+6 GHz RF elements Wideband UltraDish™ 29, 2-Pack UD29WB-2PACK

RF elements UltraDish™ 29 WB предназначена для использования в качестве абонентского оборудования (CPE) в диапазонах 5 и 6 ГГц, где предъявляются повышенные требования к коэффициенту усиления.

Важные особенности

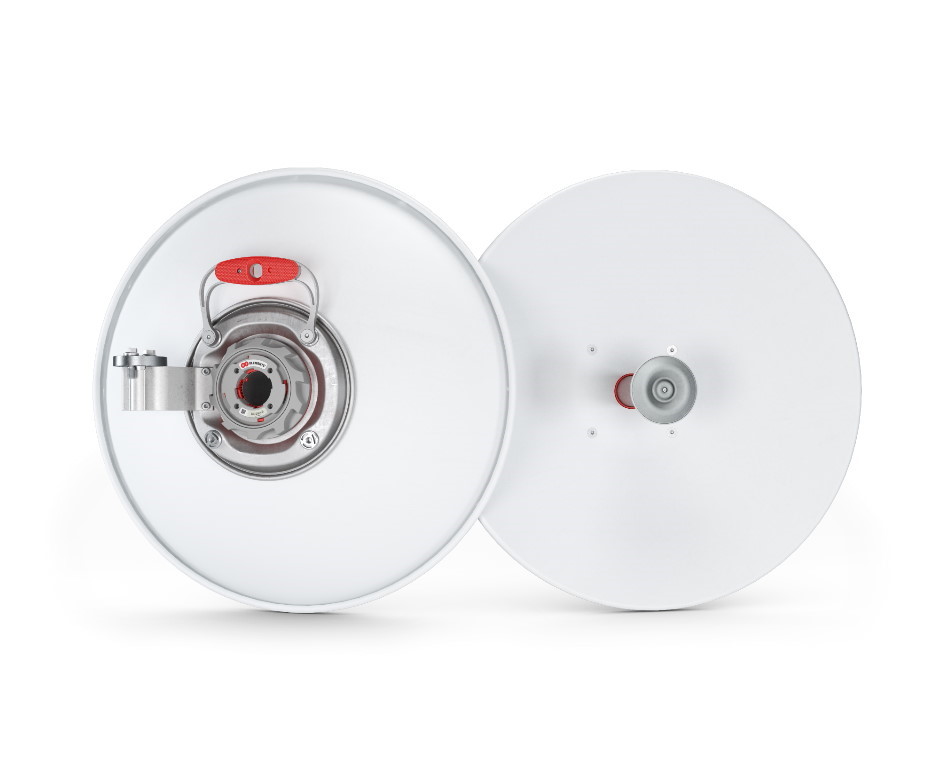

• Поставляется по 2 шт. в упаковке.
• Широкополосный охват 2 225 МГц с поддержкой нелицензируемых диапазонов 5 и 6 ГГц.
• Номинальный коэффициент усиления 29 дБи.
• Отличный коэффициент стоячей волны (VSWR).

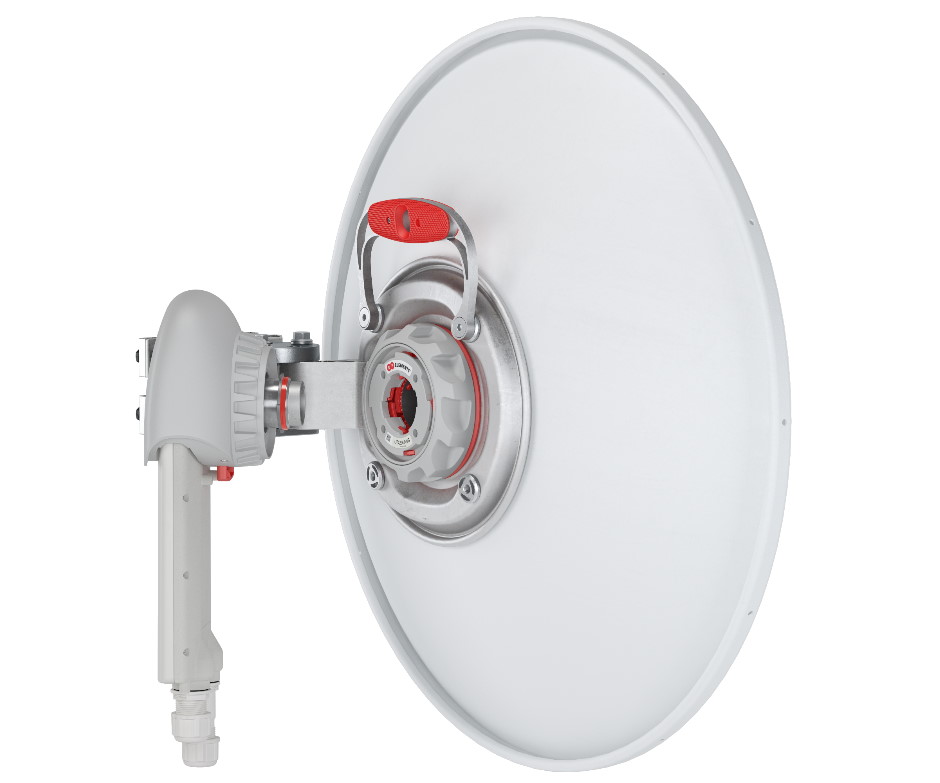

• Волноводный разъем TwistPort™. Возможность прямого подключения к волноводу или использования адаптера TPA с коаксиальными разъемами.

Передовая конструкция с использованием инновационных материалов

• Изготовлена из высококачественного алюминия, обеспечивающего исключительную устойчивость к воздействию внешних факторов, в том числе в суровых условиях соленой воды.
• Цельноалюминиевая конструкция обеспечивает низкий вес.
• Монтажное крепление UBR с двухстоечным зажимом для надежной фиксации.
• Крепеж из нержавеющей стали с антизадирным покрытием.
• Лучшая в отрасли эргономика со встроенной ручкой для удобного развертывания.
• Дополнительная боковая опора для повышенной ветростойкости.
• Радиопрозрачный обтекатель (опционально).

Спецификация

Интерфейс подключения радиомодуля: волноводный разъем TwistPort™
Тип антенны: параболическая тарелка
Материалы: устойчивый к УФ-излучению АБС-пластик, алюминий, нержавеющая сталь
Степень защиты IP65
Диаметр крепления на опору: 40-80 мм
Рекомендуется использовать диаметр как можно ближе к 80 мм
Температура: от -35°C до +60°C
Ветроустойчивость: 160 км/ч
Ветровая нагрузка: 371/42 Н - спереди/сбоку при 160 км/ч
Эффективная проекционная площадь: 3002/281 см² - спереди/сбоку
Механическая регулировка: ± 20° по углу места, ± 20° по азимуту
Вес: 4.2 кг – одно устройство, 7.8 кг – одно устройство, включая упаковку

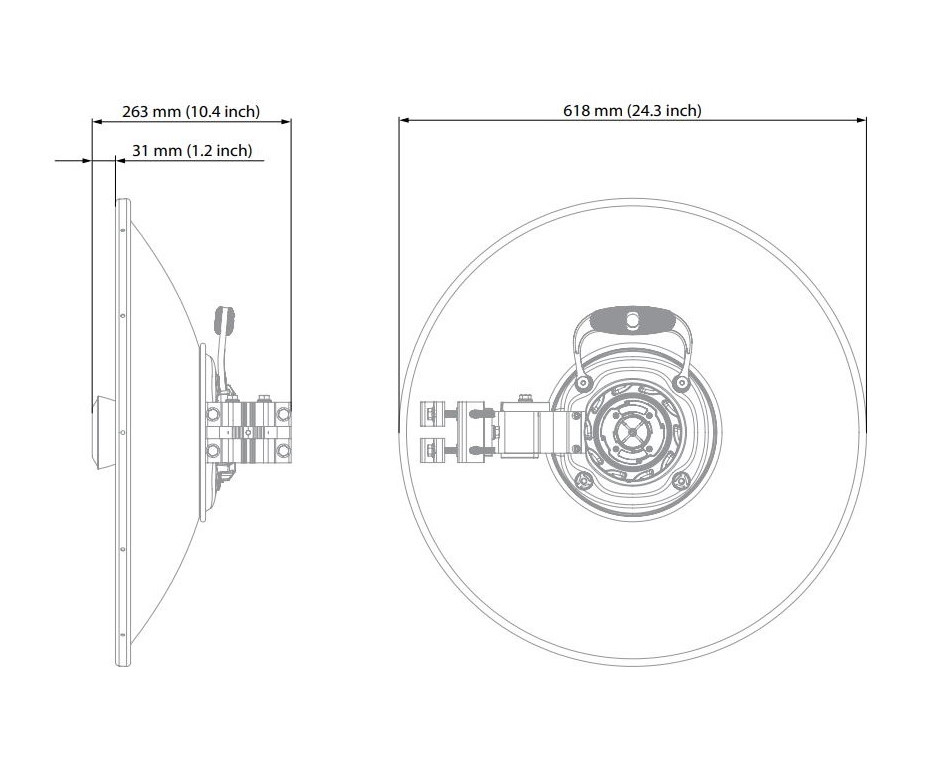

Размеры: розничная упаковка одной единицы: 735 × 735 × 185 мм

Производительность

Диапазон частот: 4900–7125 МГц (антенна на волноводном порту). Данные о характеристиках конкретной комбинации облучателя (TPA) и антенны см. в онлайн-сервисе SpecCheck компании RF elements
Коэффициент усиления: 29 дБи
Ширина диаграммы направленности по азимуту на уровне −3 дБ / −6 дБ: H 5.5°, V 5.5° / H 7.6°, V 7.6°
Ширина диаграммы направленности по высоте на уровне −3 дБ / −6 дБ: H 5.5°, V 5.5° / H 7.6°, V 7.6°
Эффективность диаграммы направленности: 59%
Отношение вперед / назад: 40 дБ
КСВН: данные о характеристиках конкретной комбинации облучателя (TPA) и антенны см. в онлайн-сервисе SpecCheck компании RF elements
Поляризация: двойная линейная H + V
Волновое сопротивление 50 Ом
Соответствие стандарту ETSI: EN 302 217-4, класс 1
