5GHz 45° Asymmetrical Horn TP HG4-TP-A45
SKU: A04621
Ваша цена
0,00 грн
Ваша цена USER
Как покупать дешевле?IP55, TwistPort
Диапазон: 5150-6400 МГц
Усиление: 17 дБи
Ширина луча (азимут) -6 dB: H 44°/V 45°
Ширина луча (высота) -6 dB: H 30°/V 29°
Механическая регулировка: ±25°
Диаметр крепежа: 30-80 мм
-
-
Официальная гарантия
и обслуживание в нашем сервисном центре
-
Быстрая доставка
по всей Украине и по миру
-
Программа лояльности,
если станете постоянным клиентом
Вы можете оплатить ваш заказ наличными, картой или на расчетный счет

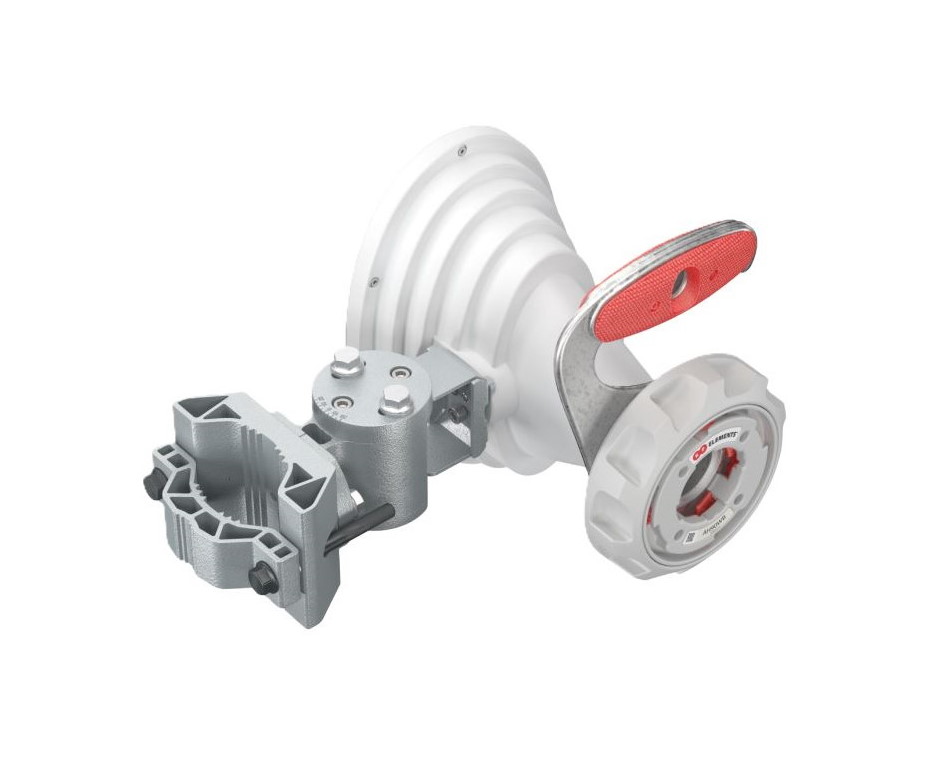

Асимметричная рупорная антенна RF elements 5 GHz 45° Asymmetrical Horn TP HG4-TP-A45
Антенна RF elements HG4-TP-A45 обладает уникальным набором функций. Она сочетает в себе компактный форм-фактор, асимметричную диаграмму направленности, фирменный разъем TwistPort™ и усовершенствованную систему крепления.
Антенна RF elements HG4-TP-A45 отлично подходит для условий ограниченного пространства, таких как плотные кластерные развертывания или микро-точки присутствия. Асимметричная диаграмма направленности обеспечивает усиление 17 дБи в сочетании с превосходной помехоустойчивостью. Антенна очень компактна, легка и проста в установке благодаря креплению UBR и встроенной ручке.
Совместимые беспроводные платформы
Любой адаптер TwistPort™ (TPA) или радиомодуль с поддержкой TwistPort™, работающий в соответствующем частотном диапазоне.
Спецификация
Подключение антенны: волноводный порт TwistPort™
Тип антенны: асимметричная рупорная
Материалы: устойчивый к УФ-излучению АБС-пластик, полиэтилен, алюминий, нержавеющая сталь
Степень защиты IP55
Огнестойкость: UL 94 HB
Диаметр монтажа на опору: 30-80 мм. Рекомендуется использовать диаметр как можно ближе к 80 мм
Температура: от -30°C до +55°C
Ветростойкость: 180 км/ч
Ветровая нагрузка: 30/41 Н - спереди/сбоку при 160 км/ч
Эффективная проектируемая площадь 247/335 см² - спереди/сбоку
Механический наклон: ± 25°
Вес
Продукт: 2.53 кг
Продукт в розничной упаковке: 3.4 кг
Вес картонной коробки: 18.5 кг

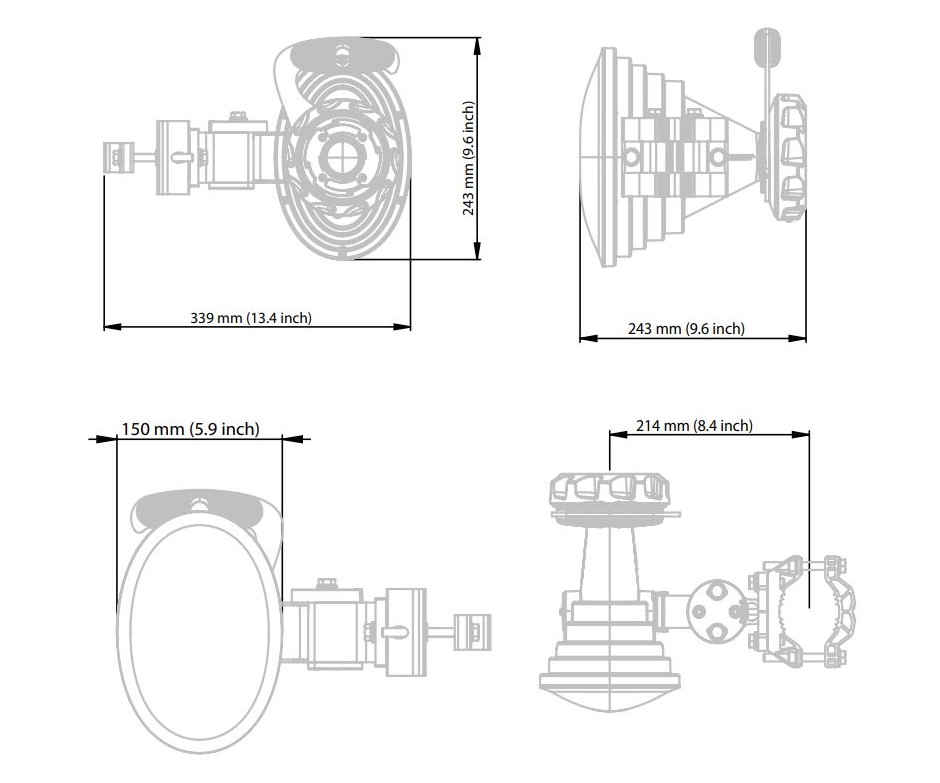

Розничная упаковка (одна единица): 280 x 255 x 255 мм
Картонная коробка (5 единиц): 1290 x 300 x 285 мм
Производительность
Диапазон частот: 5150–6400 МГц
Коэффициент усиления: 17 дБи
Ширина луча по азимуту при -3 дБ: H 31° / V 30°
Ширина луча по высоте при -3 дБ: H 21° / V 20°
Ширина луча по азимуту при -6 дБ: H 44° / V 45°
Ширина луча по высоте при -6 дБ: H 30° / V 29°
Эффективность луча: 90%
Соотношение передней и задней сторон: 30 дБ
Технические характеристики
| Разъемы | TwistPort™ Waveguide Port |
| Рабочая частота | 5150 - 6400 MHz |
| Усиление | 17 dBi |
| Допустимый диаметр мачты | 30-80 mm. Recommend as close to 80 mm as possible |
| Ширина луча по азимуту -3 dB | H 31° / V 30° |
| Ширина луча по высоте -3 dB | H 21° / V 20° |
| Ширина луча по азимуту -6 dB | H 44° / V 45° |
| Ширина луча по высоте -6 dB | H 30° / V 29° |
| Front-to-Back Ratio | 30 dB |
| Эффективная прогнозируемая площадь | 247/335 cm2 - Front/Side |
| Механическая регулировка | ± 25° |
| Ветроустойчивость | 180 km/h. 30/41 N - Front/Side at 160 km/h |
| Степень защиты | IP55 |
| Класс огнестойкости | UL 94 HB |
| Материал | UV Resistant ABS Plastic, Polyethylene, Aluminum, Stainless Steel |
| Рабочая температура | -30°C to +55°C |
| Размеры | Retail Box: 280 x 255 x 255 mm |
| Вес | 2.53 kg – single unit, 3.4 kg – single unit incl. package |
|
Спецификация RF elements HG4-TP-A45 Спецификация RF elements Asymmetrical Horn TP 5GHz 45° HG4-TP-A45
|
