Гібридний інвертор SUN-10K-SG01HP3-EU-AM2

Трифазний гібридний інвертор Deye SUN-10K-SG01HP3-EU-AM2

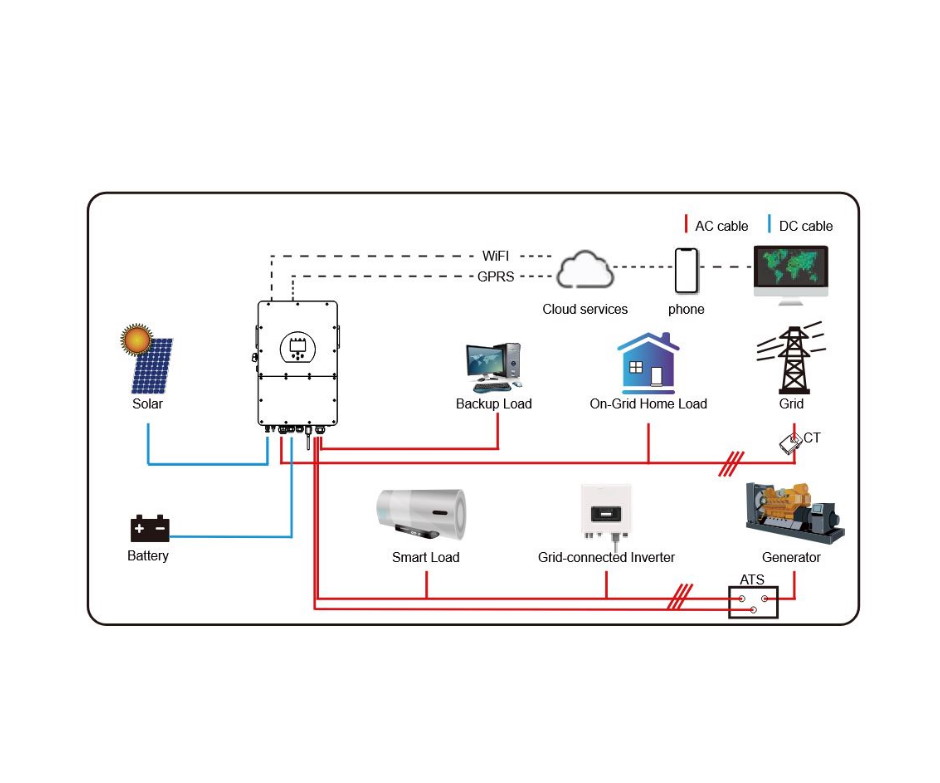

Гібридний 3-фазний інвертор для фотоелектричних систем, адаптований для високовольтних акумуляторів напругою від 160 до 700 В, що забезпечує вищу ефективність системи завдяки меншому виділенню тепла. Цей інвертор може обробляти 2 трекери та загалом 2 ланцюжки в конфігурації 1+1 з максимальною потужністю 10 кВт та масштабованістю до 10 паралельних мережевих та автономних систем.

Завдяки інтелектуальній платформі моніторингу, повний асортимент інверторних продуктів Deye підтримує дистанційне вимкнення у разі аварії. Дистанційне налаштування параметрів та оновлення прошивки, що полегшує роботу FVE.

Особливості Deye SUN-10K-SG01HP3-EU-AM2

• 2 MPPT-трекери, 2 ланцюги в конфігурації 1+1.
• Обмеження струму трекерів: 20+20 А.
• Діапазон напруги MPPT: від 150 до 850 В.
• Підтримка паралельного підключення декількох акумуляторів.
• Макс. ККД до 97,6%.
• Акумулятори високої напруги (від 160 до 700 В), вищий ККД.
• Інтерфейси зв'язку — RS-485, RS-232, DRM, CAN та Wi-Fi.
• SPD типу II DC/AC.
• Макс. струм заряду/розряду — 37 А.
• 6 періодів заряду/розряду акумулятора.
• Підтримка накопичення енергії від дизель-генератора.
• Цей пристрій входить до переліку продуктів програми «New Green Savings» (код: SVT35009).

Технічні дані

Вхідні дані акумулятора
Тип акумулятора: Літій-іонний
Діапазон напруги акумулятора (В) 160-700
Макс. струм заряджання (А) 37
Макс. струм розряджання (А) 37
Стратегія заряджання літій-іонного акумулятора: самоадаптація до BMS
Кількість входів акумулятора: 1
Вхідні дані фотоелектричного рядка
Макс. вхідна потужність постійного струму (Вт) 13000
Макс. вхідна напруга постійного струму (В) 1000
Пускова напруга (В) 180
Діапазон напруги MPPT (В) 150-850
Номінальна вхідна напруга постійного струму (В) 600
Макс. робочий вхідний струм фотоелектричного елемента (А) 20+20
Макс. вхідний струм короткого замикання (А) 30+30
Кількість MPPT трекерів/кількість рядків на MPPT трекер 2/1+1
Вхідні/вихідні дані змінного струму
Номінальна активна потужність вхідного/вихідного змінного струму (Вт) 10000
Макс. Вхідна/вихідна потужність змінного струму (ВА) 11000
Номінальний вхідний/вихідний струм змінного струму (А) 15,2/14,5
Макс. вхідний/вихідний струм змінного струму (А) 16,7/16
Макс. трифазний несиметричний вихідний струм (А) 22
Макс. безперервне проходження змінного струму (від мережі до навантаження) (A) 40
Пікова потужність (автономно) (Вт) 1,5 рази від номінальної потужності, 10 с
Діапазон регулювання коефіцієнта потужності 0,8 з випередженням до 0,8 з затримкою
Номінальна вхідна/вихідна напруга/діапазон (В) 220/380 В, 230/400 В 0,85 Un-1,1 Un
Номінальна вхідна/вихідна частота/діапазон мережі (Гц) 50/45-55, 60/55-65
Форма підключення до мережі 3L+N+PE
Загальний коефіцієнт гармонійних спотворень струму THDi <3% (від номінальної потужності)
Струм введення постійного струму <0,5% In
ККД
Макс. ККД 97,6%
Євро ККД 97,0%
ККД MPPT >99%
Захист обладнання
Інтегрований. Захист від зворотної полярності постійного струму, захист від перевантаження по струму на виході змінного струму, захист від перенапруги на виході змінного струму, захист від короткого замикання на виході змінного струму, тепловий захист, моніторинг імпедансу ізоляції клем постійного струму, моніторинг компонентів постійного струму, моніторинг струму замикання на землю, моніторинг мережі живлення, моніторинг захисту острова, виявлення замикання на землю, вхідний перемикач постійного струму, захист від падіння навантаження від перенапруги, виявлення струму залишкового струму (RCD), рівень захисту від перенапруги
Рівень захисту від перенапруги TYPE II (DC), TYPE II (AC)

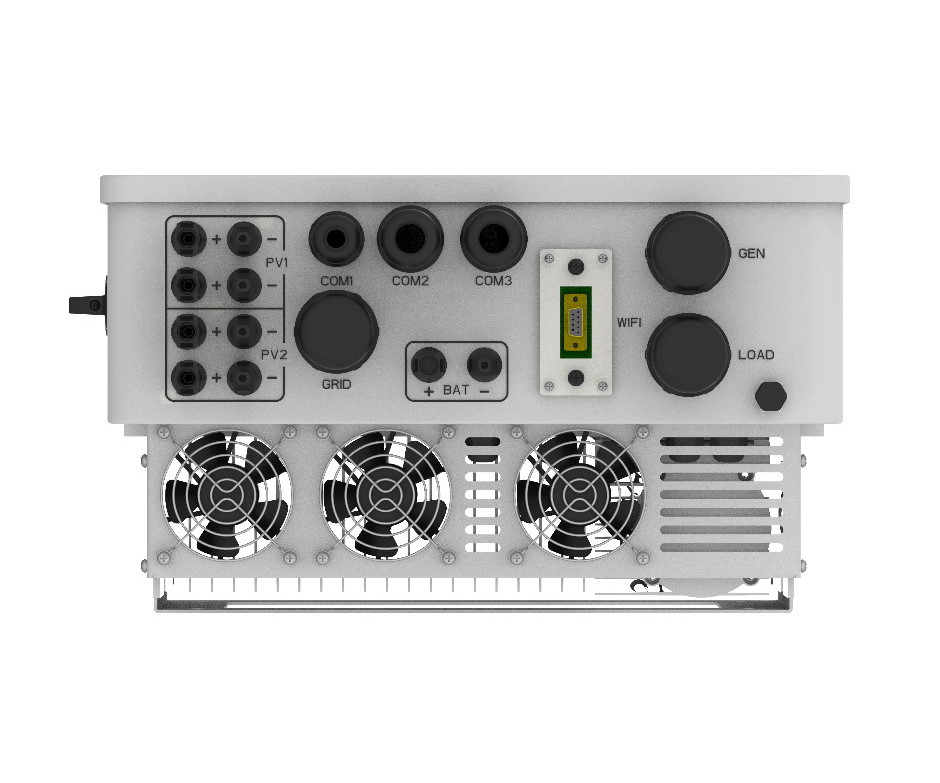

Інтерфейси
Інтерфейс зв'язку WIFI, RS485, CAN
Загальні дані
Діапазон робочих температур (℃) від -40 до +60℃, зниження номінальних характеристик >45℃
Допустима вологість навколишнього середовища 0-100%
Допустима висота 2000 м
Шум ≤55 дБ
Ступінь захисту від проникнення (IP) IP 65
Топологія інвертора: неізольована
Категорія перенапруги OVC II (DC), OVC III (AC)
Розміри шафи (ШxВxГ мм) 408×638×237 (без роз'ємів та кронштейнів)
Вага (кг) 30.5
Тип охолодження: Інтелектуальне повітряне охолодження
Стандарт мережі: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Стандарт безпеки / електромагнітної сумісності: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
