Гібридний інвертор SUN-10K-SG05LP3-EU-SM2

Трифазний гібридний інвертор Deye SUN-10K-SG05LP3-EU-SM2

Багатофункціональний інвертор, що поєднує функції інвертора, сонячного зарядного пристрою та зарядного пристрою для акумуляторів, забезпечуючи безперебійне живлення в портативному розмірі. Зручний РК-дисплей пропонує зручні та легкодоступні кнопки керування, такі як заряджання акумулятора, заряджання від мережі змінного струму/сонячної енергії та прийнятна вхідна напруга залежно від різних застосувань.

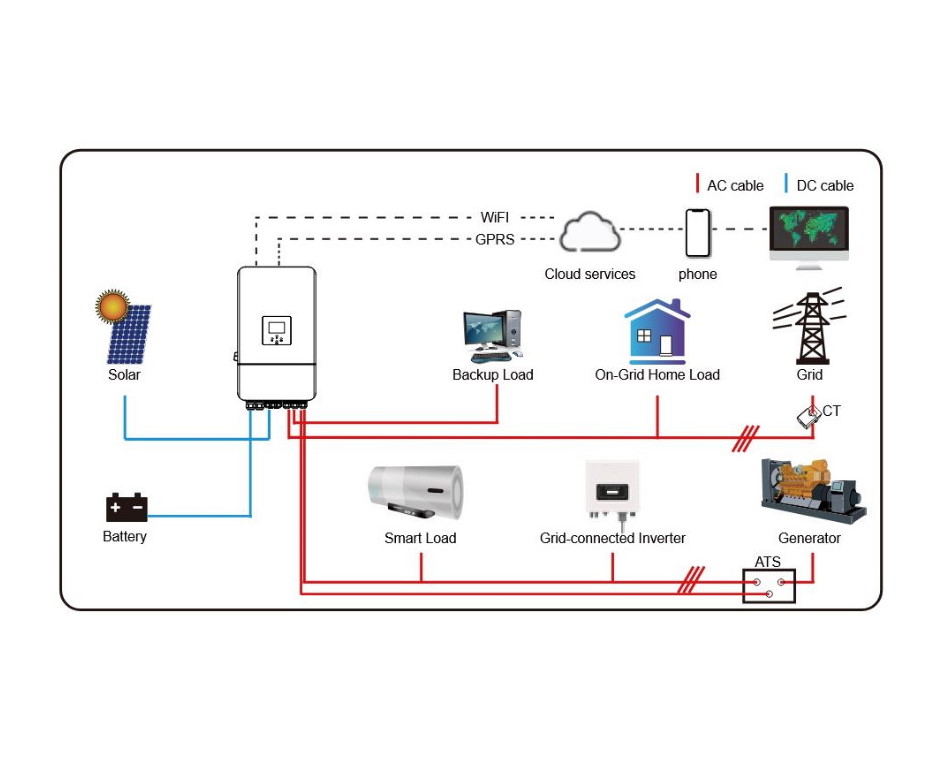

Універсальний низьковольтний трифазний гібридний інвертор Deye SUN-10K 5-го покоління з настінним кріпленням поєднує в собі функції сонячного інвертора та зарядного пристрою для акумуляторів. Він підтримує асиметричний трифазний вихід у діапазоні від 0 до 5 кВт на фазу, що дозволяє перевантажувати систему на 100% протягом 10 секунд, тим самим розширюючи можливості застосування до абсолютного максимуму. Інвертор сумісний з низьковольтними акумуляторами від 40 до 60 В. Зв'язок з BMS здійснюється через інтерфейс CAN або RS485 і повністю сумісний з новітніми моделями акумуляторів інших брендів. Кольоровий РК-дисплей забезпечує зручний інтерфейс для огляду та налаштування системи (управління акумулятором, зарядка від мережі змінного струму/сонячної енергії залежно від різних застосувань тощо). Найбільшою перевагою цього інвертора є налаштовуване вхідне/вихідне «розумне навантаження», до якого можна підключити генератор, струнний інвертор або нагрівальний елемент для нагрівання води. Можливості цього порту дозволяють використовувати функції, подібні до функцій ват-маршрутизатора.

Особливості Deye SUN-10K-SG05LP3-EU-SM2

• Підтримує 3-фазний асиметричний вихід.
• Кількість MPP трекерів: 2 входи (2+2). Діапазон напруги MPPT: від 200 до 650 В.
• Високий струм зарядки та розрядки: 210 А.
• Інтерфейси зв'язку: CAN/RS-485 (для BMS), Modbus (RTU 485, наприклад, для Loxone або зовнішньої системи керування), RS-232 (для хмарного адаптера).
• Інтелектуальна платформа моніторингу Solarman для керування фотоелектричними електростанціями. Може бути оснащена інтерфейсом зв'язку через Wi-Fi (в комплекті), Ethernet або LTE.
• Унікальна функція Smart Load, зменшення піків мережі, балансування фаз.
• Ступінь захисту IP65.

Технічні характеристики

Вхідні дані батареї
Тип батареї: свинцево-кислотні або літій-іонні
Діапазон напруги батареї (В): 40-60
Макс. зарядний струм (А): 210
Макс. розрядний струм (А): 210
Стратегія заряджання літій-іонної батареї: самоадаптація до BMS
Кількість входів батареї: 1
Вхідні дані фотоелектричного рядка
Максимальна споживана потужність фотоелектричної системи (Вт): 20000
Максимальна вхідна потужність фотоелектричної системи (Вт): 15000
Максимальна вхідна напруга фотоелектричної системи (В): 800
Пускова напруга (В): 160
Діапазон напруги MPPT (В): 200-650
Номінальна вхідна напруга постійного струму (B): 550
Макс. робочий вхідний струм від сонячних батарей (А): 20+20
Макс. вхідний струм короткого замикання (А) 30+30
Кількість MPPT-трекерів/Кількість ланцюгів на MPPT-трекер 2/1+1
Дані про вхід/вихід змінного струму
Номінальна активна потужність на вході/виході змінного струму (Вт) 10000
Макс. повна потужність на вході/виході змінного струму (ВА) 11000
Номінальний вхідний/вихідний струм змінного струму (А) 15,2/14,5
Макс. вхідний/вихідний струм змінного струму (А) 16,7/16
Макс. трифазний несиметричний вихідний струм (А) 22
Макс. безперервна передача змінного струму (від мережі до навантаження) (А) 45
Пікова потужність (поза мережею) (Вт) у 2 рази більша за номінальну потужність, 10 с
Діапазон регулювання коефіцієнта потужності від 0,8 з випередженням до 0,8 з відставанням
Номінальна вхідна/вихідна напруга/діапазон (В) 220/380 В, 230/400 В 0.85Un-1.1Un
Номінальна вхідна/вихідна частота мережі/діапазон (Гц) 50/45-55, 60/55-65
Форма підключення до мережі 3L+N+PE
Загальне гармонічне спотворення струму THDi <3% (від номінальної потужності)
Струм упорскування постійного струму <0,5% In
ККД
Макс. ККД 97,6%
ККД за стандартом Euro 97,0%
ККД MPPT >99%
Захист
Вбудований. Захист від зворотної полярності підключення постійного струму, захист від перевантаження по струму на виході змінного струму, тепловий захист, захист від перенапруги на виході змінного струму, захист від короткого замикання на виході змінного струму, контроль компонентів постійного струму, захист від падіння напруги при перенапрузі навантаження замикання (опціонально), контроль силової мережі, контроль захисту від автономної роботи, виявлення замикання на землю, перемикач постійного струму на вході, контроль імпедансу ізоляції клем постійного струму, виявлення залишкового струму (ПЗВ), рівень захисту від перенапруги.
Рівень захисту від перенапруги ТИП II (постійний струм), ТИП II (змінний струм)
Інтерфейс
Інтерфейс зв'язку: RS485/RS232/CAN
Режим монітора: GPRS/WIFI/Bluetooth/4G/LAN (опційно)
Загальні дані
Діапазон робочих температур (°C): від -40 до +60°C, зниження потужності >45°C
Допустима вологість навколишнього середовища: 0-100%
Допустима висота над рівнем моря: 3000 м
Рівень шуму: ≤55 дБ
Ступінь захисту від проникнення пилу та вологи (IP): IP 65
Топологія інвертора: Неізольований
Категорія захисту від перенапруги: OVC II (постійний струм), OVC III (змінний струм)
Розміри корпусу (ШхВхГ мм): 386×660×250 (без роз'ємів та кронштейнів)
Вага (кг): 35.2
Тип охолодження: Інтелектуальне повітряне охолодження
Мережеві стандарти: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Стандарт безпеки/ЕМС: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
