Mavic 3T Advanced Universal Edition (CP.EN.00000722.01)

Дрон із підвищеною тепловою точністю DJI Mavic 3TA (Advanced)

DJI Mavic 3TA (Advanced) – нова версія лінійки дронів Mavic 3 Enterprise. Модель не замінює існуючий Mavic 3T, а доповнює його та орієнтована на користувачів, яким потрібне покращене тепловізійне зображення у тому ж портативному корпусі.

Система камер DJI Mavic 3TA

• Ширококутна: Еквівалентна фокусна відстань: 24 мм, 48 МП.
• Теле: Еквівалентна фокусна відстань: 162 мм, 12 МП, 56-кратний гібридний зум.
• Тепловізійна: Кут огляду: 41,2 °, Еквівалентна фокусна відстань: 60 мм, Роздільна здатність: 640 × 512.

Ключові покращення в тепловізійній зйомці дрону DJI Mavic 3TA

Головною зміною DJI Mavic 3TA є вдосконалена тепловізійна камера. Новий модуль має діагональне поле зору 41,2° та еквівалентну фокусну відстань 60 мм, зберігаючи при цьому колишню роздільну здатність 640 × 512 пікселів. Для порівняння, DJI Mavic 3T мав діагональне поле зору 61° та еквівалентну фокусну відстань 40 мм. Таким чином, поле зору тепловізора звужується заради потенційно покращеного розпізнавання об'єктів на середніх та великих відстанях.

Ще одна примітна зміна – менший крок пікселя: у той час як у тепловізора 3T крок пікселя становив 12 мкм, у 3TA він збільшений до 8 мкм, що може підвищити чутливість та різкість у тепловому діапазоні. Характеристики та швидкість вимірювання температури не змінилися: обидва варіанти використовують неохолоджувану матрицю мікроболометрів VOx з частотою кадрів 30 Гц, підтримують точковий/зонний вимірювання температури та підтримують приблизну різницю температур (NETD) ≤ 50 мК при f/1.0. Діапазон вимірювання температури залишився тим самим: від –20 до 150 °C у режимі «високого підсилення» або до 500 °C у режимі низького підсилення.

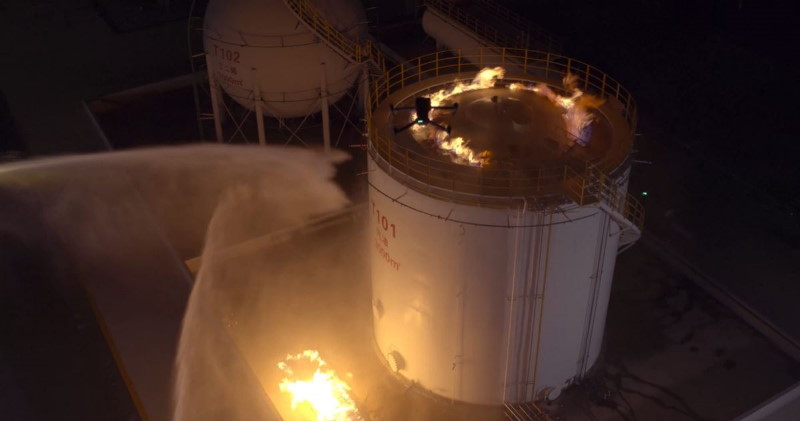

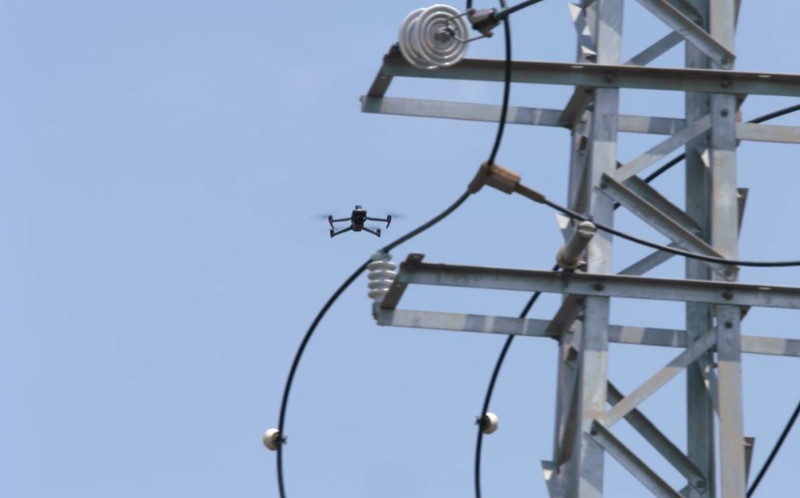

Збільшуючи кут огляду (DFOV) та фокусну відстань, DJI Mavic 3TA може покращити роздільну здатність невеликих джерел тепла на великій відстані, наприклад, при огляді ліній електропередач, обстеженні енергетичних об'єктів або пошуково-рятувальних операціях. Однак при цьому вужче поле зору охоплює меншу площу за один знімок, тому може знадобитися коригування планування польоту.

Крім тепловізійної зйомки, DJI Mavic 3TA значною мірою зберігає сильні сторони 3T:

• Комплект для зйомки: Як і Mavic 3T, 3TA оснащений ширококутною камерою 48 МП (1/2-дюймова КМОП-матриця, еквівалент ~24 мм) з кутом огляду 84° та телеоб'єктивом 12 МП (еквівалент 162 мм) для високої деталізації та 6.
• Льотні характеристики: Максимальний час польоту залишається близько 45 хвилин (в штиль) за тієї ж конструкції акумулятора і пропелера. Маса та габарити: Базова маса планера становить близько 920 г, а максимальна злітна вантажопідйомність – близько 1050 г.
• Датчики та навігація: Дрон, як і раніше, використовує всеспрямовану систему огляду (бінокулярне стерео + інфрачервоне бачення), доповнену GPS, ГЛОНАСС та BeiDou, з опціональною підтримкою RTK для визначення місця розташування з точністю до сантиметра.
• Передача даних та управління: Передача даних O3 Enterprise від DJI залишається стандартною, забезпечуючи надійний та стабільний зв'язок на складних рельєфах.

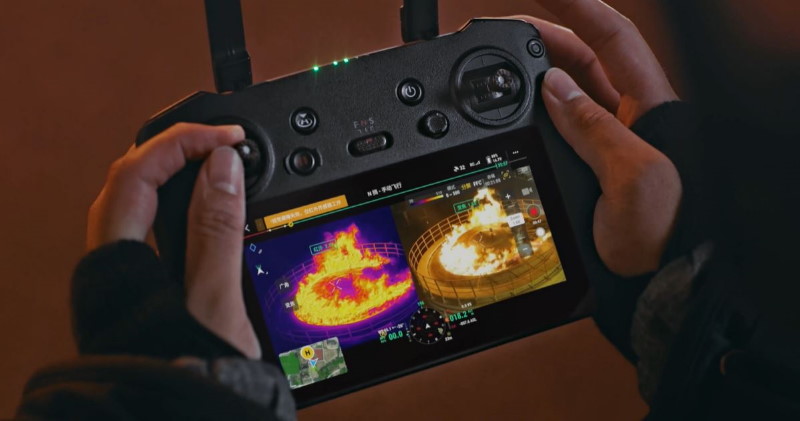

• Аксесуари та системна інтеграція: Очікується, що 3TA увійде в екосистему DJI Enterprise, що означає сумісність з такими модулями, як RTK, динамік, контролер DJI RC Pro Enterprise, а також корпоративними програмними інструментами для планування місій та термічного аналізу.

На додаток до запуску, DJI випустила оновлення прошивки, що забезпечує безшовну інтеграцію Mavic 3TA з існуючими контролерами та програмним забезпеченням.

• Прошивка дрону: v14.02.00.22 (Mavic 3T Advanced) / v14.01.00.02 (Mavic 3T/3E).
• Прошивка пульта дистанційного керування: v02.01.07.12.
• Додаток DJI Pilot 2: v14.2.0.15.
• DJI Assistant 2: v2.1.20.

Найбільш помітне нововведення стосується контролера: офіційно додано підтримку Mavic 3T Advanced, що гарантує операторам можливість оновлення прошивки та польотів без проблем із сумісністю.

DJI Mavic 3TA підійде корпоративним користувачам, яким потрібна точніша термічна деталізація без переходу на дрони іншої серії. Наприклад, інспекції на великих відстанях, промисловий моніторинг або виконання завдань, де у пріоритеті термічна деталізація, а не широке охоплення. Однак, у сценаріях, де кращий широкий тепловий охоплення (наприклад, великі дослідження, гасіння пожеж на великих ділянках), вихідний кут огляду 61° може зберегти свої переваги.

DJI Mavic 3TA - доповнення до лінійки Mavic 3T, а не заміна, і DJI продовжить випускати обидві моделі паралельно.

Спецификація

Дрон

Вага (з пропелерами, без аксесуарів): 920 г
Максимальна злітна вага: 1050 г
Розміри
У складеному вигляді (без пропелерів): 221×96,3×90,3 мм (Д×Ш×В)
У розкладеному вигляді (без пропелерів): 347,5×283×107,7 мм (Д×Ш×В)
Відстань по діагоналі: 380,1 мм
Максимальна швидкість підйому: 6 м/с (нормальний режим), 8 м/с (спортивний режим)
Максимальна швидкість зниження: 6 м/с (нормальний режим), 6 м/с (спортивний режим)
Максимальна швидкість польоту (на рівні моря, в штиль):
15 м/с (звичайний режим)
Вперед: 21 м/с, Вбік: 20 м/с, Назад: 19 м/с (спортивний режим)
Максимальна стійкість до вітру: 12 м/с
Максимальна висота зльоту над рівнем моря: 6000 м (без корисного навантаження)
Максимальний час польоту (у штиль)
45 хвилин (з акумулятором серії Intelligent Flight Battery DJI Mavic 3 і пропелерами серії Enterprise DJI Mavic 3)
36 хвилин (з акумулятором серії Enterprise DJI Mavic 3 (версія EU C1) і малошумними пропелерами серії Enterprise DJI Mavic 3)
Максимальний час зависання (у штиль)
38 хвилин (з акумулятором серії Intelligent Flight Battery DJI Mavic 3 і пропелерами серії Enterprise DJI Mavic 3)
30 хвилин (з акумулятором серії Enterprise DJI Mavic 3 (версія EU C1) і малошумними пропелерами серії Enterprise DJI Mavic 3)
Максимальна дальність польоту
32 км (з акумулятором серії Intelligent Flight Battery DJI Mavic 3 і пропелерами серії Enterprise DJI Mavic 3)
24 км (з акумулятором DJI Mavic 3 Enterprise Series (версія EU C1) і малошумними пропелерами DJI Mavic 3 Enterprise Series
Максимальна дальність польоту
32 км (з акумулятором серії Intelligent Flight Battery DJI Mavic 3 і пропелерами серії Enterprise DJI Mavic 3)
24 км (з акумулятором DJI Mavic 3 Enterprise Series (версія EU C1) і малошумними пропелерами DJI Mavic 3 Enterprise Series
Максимальний кут тангажу
30° (звичайний режим)
35° (спортивний режим)
Максимальна кутова швидкість 200°/с
ГНСС: GPS+Galileo+BeiDou+ГЛОНАСС (ГЛОНАСС підтримується тільки при включеному модулі RTK)
Точність зависання
По вертикалі: ±0,1 м (з системою технічного зору); ±0,5 м (з GNSS); ±0,1 м (з RTK)
По горизонталі: ±0,3 м (з системою технічного зору); ±0,5 м (з високоточною системою позиціонування); ±0,1 м (з RTK)
Діапазон робочих температур: від -10° до 40° C (від 14° до 104° F)
Внутрішня пам'ять: немає даних
Модель двигуна: 2009
Модель пропелера: 9453F для Enterprise
Маяк вбудований в літак
Клас C2 (ЄС)

Примітка: дрон Mavic 3 Enterprise Series з маркуванням C2 не може вважатися таким, що відповідає стандарту C1, при використанні з акумулятором версії EU-C1.

Ширококутна камера

Сенсор: 1/2-дюймовий CMOS, ефективна кількість пікселів: 48 МП
Об'єктив
Кут огляду: 84°
Еквівалентна фокусна відстань: 24 мм
Діафрагма: f/2.8
Фокусування: від 1 м до ∞
Діапазон ISO: 100–25600
Витримка
Електронний затвор: 8-1/8000 с
Максимальний розмір зображення: 8000×6000
Режими фотозйомки
Покадрова: 12 МП/48 МП
Таймерна: 12 МП/48 МП
JPEG: 2/3/5/7/10/15/20/30/60 с*
Панорама: 12 МП (необроблене зображення); 100 МП (зшите зображення)
* Зйомка фотографій 48 МП не підтримує інтервал 2 с
Інтелектуальна зйомка при слабкому освітленні: 12 МП
Роздільна здатність відео
H.264
4K: 3840×2160 при 30 кадрах/с
FHD: 1920×1080 при 30 кадрах/с
Бітрейт
4K: 85 Мбіт/с
FHD: 30 Мбіт/с
Формати файлів, що підтримуються: exFAT
Формат фото: JPEG
Формат відео: MP4 (MPEG-4 AVC/H.264)

Телекамера

Сенсор: 1/2-дюймовий КМОП, ефективна кількість пікселів: 12 МП
Кут огляду об'єктива: 15°
Еквівалентна фокусна відстань: 162 мм
Діафрагма: f/4.4
Фокусування: від 3 м до ∞
Діапазон ISO: 100–25600
Витримка
Електронний затвор: 8-1/8000 с
Максимальний розмір зображення: 4000×3000
Формат фото: JPEG
Формат відео: MP4 (MPEG-4 AVC/H.264)
Режими фотозйомки
Покадрова: 12 МП
Таймерна: 12 МП
JPEG: 2/3/5/7/10/15/20/30/60 с
Інтелектуальна зйомка при слабкому освітленні: 12 МП
Роздільна здатність відео: H.264
4K: 3840×2160 при 30 кадрах/с
FHD: 1920×1080 при 30 кадрах/с
Бітрейт
4K: 85 Мбіт/с
FHD: 30 Мбіт/с
Цифровий зум: 8x (гібридний зум: 56x)

Тепловізійна камера

Тепловізор з мікроболометром VOx, що не охолоджується.
Крок пікселя 8 мкм
Частота кадрів 30 Гц
Об'єктив
Кут огляду: 41,2 °
Еквівалентна фокусна відстань: 60 мм
Діафрагма: f/1.0
Фокусування: від 5 м до ∞
Еквівалентна різниця температур шуму (NETD) ≤50 мК при F1.0
Метод вимірювання температури Точковий експозамір, вимірювання площі
Діапазон вимірювання температури
-20 ° до 150 ° C (режим високого посилення)
0 ° до 500 ° C (режим низького посилення)
Палітра Білий гарячий/Чорний гарячий/Відтінок/Залізний червоний/Гаряче залізо/Арктичний/Медичний/Фульгурит/Райдуга 1/Райдуга 2
Формат фото
JPEG (8 біт)
R-JPEG (16 біт)
Роздільна здатність відео: 640×512 при 30 кадр/с
Бітрейт: 6 Мбіт/с
Формат відео: MP4 (MPEG-4 AVC/H.264)
Режими фотозйомки
Поодинока: 640×512
Тимчасова: 640×512
JPEG: 2/3/5/7/10/15/20/30/60 с
Цифровий зум: 28-кратний
Довжина інфрачервоної хвилі: 8-14 мкм
Точність вимірювання температури в інфрачервоному діапазоні
Високе посилення: ±2°C або ±2% (при більшому значенні)
Низьке посилення: ±5°C або ±3% (при більшому значенні)

Підвіс

Стабілізація: 3-осьова (нахил, крен, панорамування)
Механічний діапазон
Нахил: від -135° до 45°
Крен: від -45° до 45°
Панорамування: від -27° до 27°
Керований діапазон: Нахил: від -90° до 35°
Панорамування: не керується
Максимальна швидкість керування (нахил): 100°/с
Діапазон кутових коливань: ±0,007°

Датчик

Тип Всеспрямована бінокулярна система огляду, доповнена інфрачервоним датчиком у нижній частині літального апарата.
Вперед
Діапазон вимірювання: 0,5–20 м
Діапазон виявлення: 0,5–200 м
Ефективна швидкість виявлення: швидкість польоту ≤15 м/с
Поле зору: по горизонталі 90°, по вертикалі 103°
Назад
Діапазон вимірювання: 0,5–16 м
Ефективна швидкість виявлення: швидкість польоту ≤12 м/с
Поле зору: по горизонталі 90°, по вертикалі 103°
Бічне
Діапазон вимірювання: 0,5–25 м
Ефективна швидкість виявлення: швидкість польоту ≤15 м/с
Поле зору: по горизонталі 90°, по вертикалі 85°
Вгору
Діапазон вимірювання: 0,2–10 м
Ефективна швидкість виявлення: швидкість польоту ≤6 м/с
Поле зору: спереду і ззаду 100°, зліва і справа 90°
Вниз
Діапазон вимірювань: 0,3–18 м
Ефективна швидкість виявлення: швидкість польоту ≤6 м/с
Поле зору: вперед і назад 130°, вліво і вправо 160°
Умови експлуатації
Вперед, назад, вбік і вгору: поверхня з чітким малюнком і достатнім освітленням (люкс >15).
Вниз: дифузно відбиваюча поверхня з коефіцієнтом дифузного відбиття >20% (наприклад, стіни, дерева, люди) і достатнім освітленням (люкс >15)

Передача відео

Система передачі відео: DJI O3 Enterprise
Пульт дистанційного керування з якістю зображення в реальному часі: 1080p/30 кадрів/с
Робоча частота
2,400–2,4835 ГГц
5,725–5,850 ГГц
Максимальна дальність передачі (без перешкод і завад)
FCC: 15 км
CE: 8 км
SRRC: 8 км
MIC: 8 км
Максимальна дальність передачі (з перешкодами)
Сильні перешкоди (щільна забудова, житлові райони тощо): 1,5–3 км (FCC/CE/SRRC/MIC)
Середні перешкоди (передміські зони, міські парки тощо): 3–9 км (FCC), 3–6 км (CE/SRRC/MIC)
Низькі перешкоди (відкриті простори, віддалені райони тощо): 9–15 км (FCC), 6–8 км (CE/SRRC/MIC)
Максимальна швидкість завантаження 15 МБ/с (з DJI RC Pro Enterprise)
Затримка (залежить від умов навколишнього середовища та мобільного пристрою) Прибл. 200 мс
Антени: 4 антени, 2T4R
Потужність передачі (EIRP)
2,4 ГГц: <33 дБм (FCC), <20 дБм (CE/SRRC/MIC)
5,8 ГГц: <33 дБм (FCC), <30 дБм (SRRC), <14 дБм (CE)
