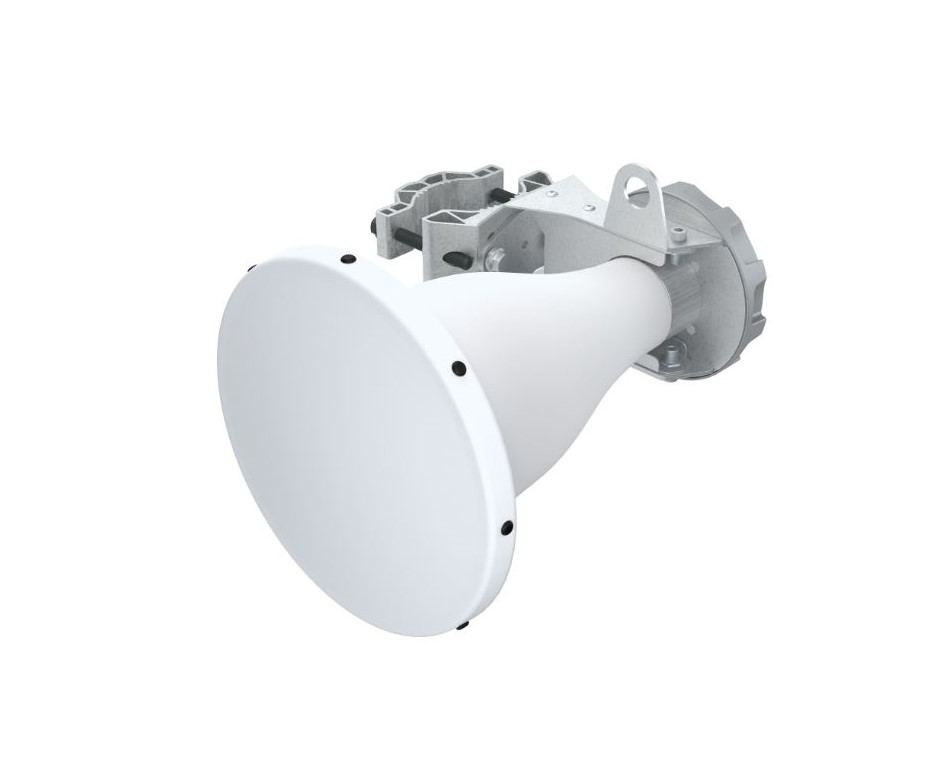

5+6GHz 30° Symmetrical Horn WB SH30WB-GO

Секторна рупорна антена для високомасштабованих багатосмугових фіксованих бездротових мереж RF elements 5 + 6 GHz Wideband 30° Symmetrical Horn SH30WB-GO

RF elements SH30WB-GO — це симетрична рупорна антена з кутом випромінювання 30° і симетричною діаграмою спрямованості з сильно ослабленими бічними пелюстками. Ця антена забезпечує відмінне придушення шумів у надзвичайно широкому робочому діапазоні, що охоплює всі неліцензовані діапазони 5 ГГц і 6 ГГц. Ідеально підходить для кластерів точок доступу з високою щільністю і щільних спільних розгортань. Надає чудові можливості масштабування, відмінний захист інвестицій, неперевершену довговічність і економічну ефективність. Виготовлена з надзвичайно корозійно-стійких матеріалів і підходить для використання в екстремальних умовах, включаючи прибережні райони.

Переваги RF elements SH30WB-GO

• Широкосмугова продуктивність, що охоплює неліцензовані діапазони 5 ГГц і 6 ГГц.
• Революційний хвилеводний роз'єм TwistPort. Підключається безпосередньо до радіостанцій з хвилеводним портом або використовується TP адаптер для перетворення в звичайні коаксіальні роз'єми.
• Виготовлена з високоякісного листового алюмінію та екструдованого алюмінію для забезпечення надзвичайної стійкості до впливу зовнішнього середовища, включаючи жорсткі умови солоної води та хімічно агресивні середовища.
• Надзвичайно легка та компактна для низького навантаження на вежу та низького вітрового навантаження.
• Кріплення з нержавіючої сталі з антизадирним покриттям.
• Найкраща в галузі ергономіка з інтегрованою ручкою для легкого розгортання.
• Високостійкий двошаровий радіолокаційний купол з АБС-пластику з додатковим захисним шаром з ПММА.

TwistPort Adaptor with SMA Connectors (TPA-SMA)

Специфікація

Радіоз'єднання: роз'єм TwistPort Waveguide
Тип антени: Рупорна
Матеріали: Стійкий до УФ-випромінювання ABS+PMMA, алюміній, нержавіюча сталь
Середовище: IP65
Діаметр кріплення до стовпа: 40–80 мм (рекомендується якомога ближче до 80 мм)
Температура: від -35 °C до +60 °C
Стійкість до вітру: 160 км/год
Вітрове навантаження: 00/00 Н — спереду/збоку при 160 км/год
Ефективна проектована площа: 000/000 см2 — фронтальна/бічна
Механічне регулювання: ± 20° по висоті, ± 20° по азимуту
Вага:
0,0 кг — одна одиниця
0,0 кг — одна одиниця з упаковкою
00,0 кг — оптова коробка (5 одиниць)

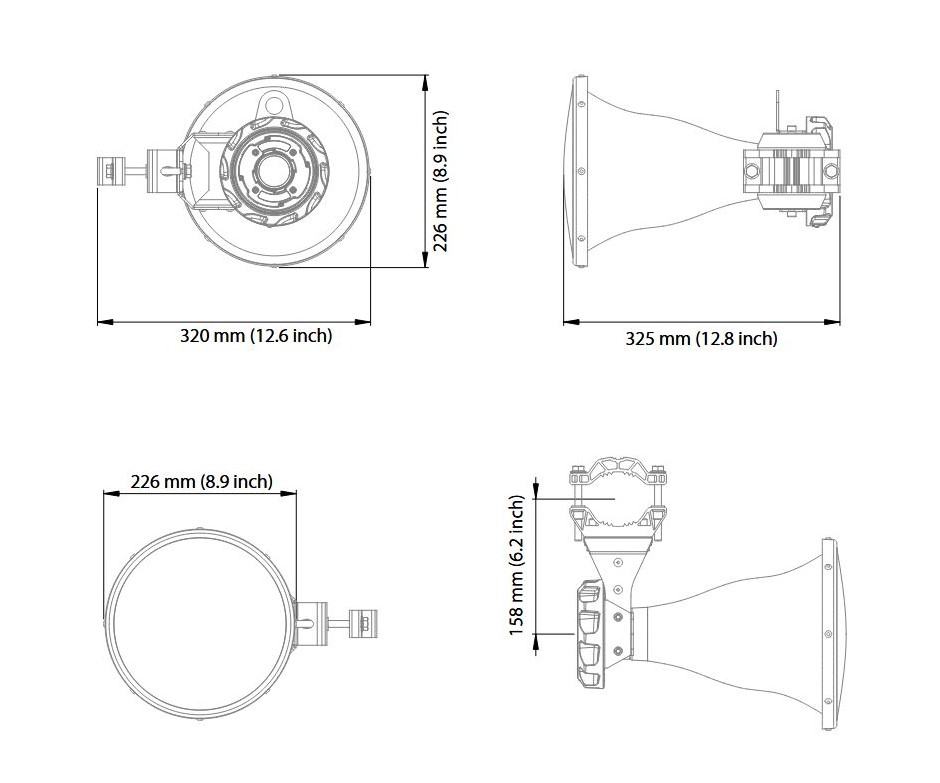

Розміри:
Роздрібна коробка для однієї одиниці: 000 × 000 × 000 мм
Оптова коробка (5 одиниць): 00 × 00 × 00 мм

Продуктивність

Діапазон частот: 4900 -7125 МГц
Коефіцієнт підсилення: 18 дБі
Ширина променя по азимуту -3 дБ/-6 дБ: H 20°, V 20° / H 30°, V 30°
Ширина променя по висоті -3 дБ/-6 дБ: H 20°, V 20° / H 30°, V 30°
Ефективність променя: 96%
Співвідношення передньої і задньої сторін: 30 дБ
VSWR: ≤ 1.6
Поляризація: подвійна лінійна H + V
Імпеданс: 50 Ом
