5GHz 45° Asymmetrical Horn HG4-CC-A45

Є в наявності
Немає в наявності
У порівняння До обраного
SKU: A04622
Ваша ціна
0,00 грн

Ваша ціна USER

Як купувати дешевше?
Кількість
– +
В Кошик
 Повідомте, коли з'явиться
У порівняння До обраного

IP55, 2x N Female

Діапазон: 5150-6400 МГц

Підсилення: 17 дБі

Ширина променя (азимут) -6 дБ: H 44°/V 45°

Ширина променя (висота) -6 дБ: H 30°/V 29°

Front-to-Back Ratio: 30 дБ

Механічна регулювання: ±25°

Діаметр кріплення: 30-80 мм

Всі характеристики

  • Прямі поставки

    обладнання від виробників

  • Офіційна гарантія

    і обслуговування в нашому сервісному центрі

  • Швидка доставка

    по всій Україні та по світу

  • Програма лояльності,

    якщо станете постійним клієнтом

Зручна оплата

Ви можете оплатити ваше замовлення готівкою, карткою або на розрахунковий рахунок

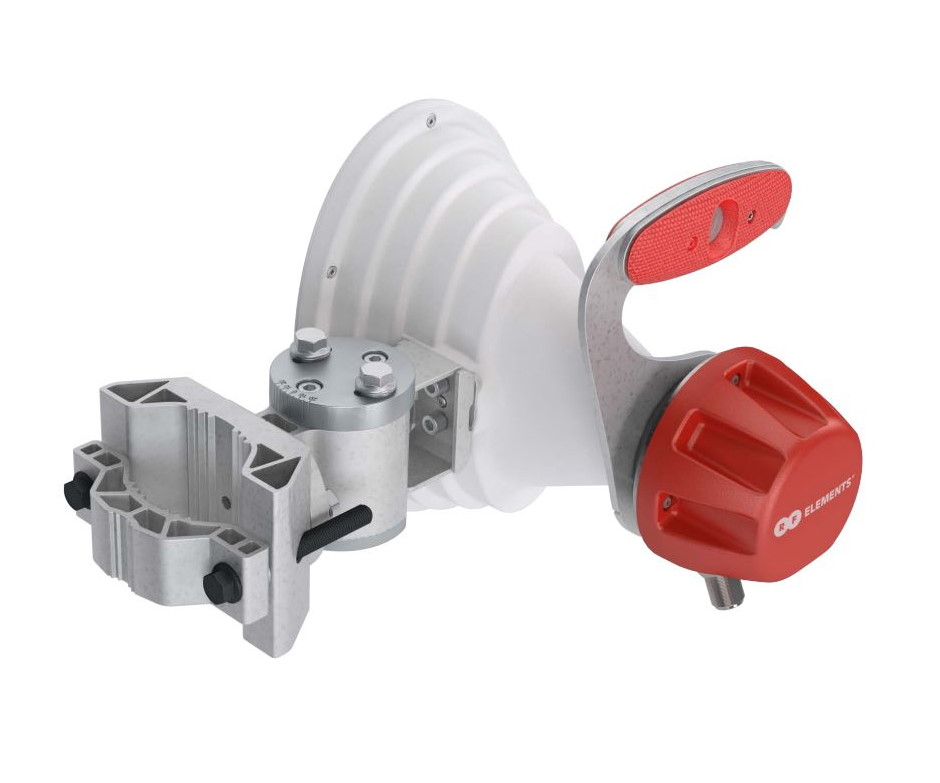

Асиметрична рупорна антена 5 GHz 45° Asymmetrical Horn HG4-CC-A45

Антена RF elements HG4-CC-A45 має унікальний набір характеристик. Вона поєднує в собі компактний форм-фактор з асиметричною діаграмою спрямованості, що забезпечує підвищений коефіцієнт підсилення, стандартні коаксіальні роз’єми типу N Female та нову вдосконалену корозійно-стійку систему кріплення.

RF elements HG4-CC-A45 чудово підходить для умов з обмеженим простором, таких як щільні кластерні розгортки або мікро-PoP. Асиметрична діаграма спрямованості забезпечує коефіцієнт підсилення 17 дБі у поєднанні з чудовою стійкістю до перешкод. Антена дуже компактна, легка та проста в установці завдяки кріпленню UBR та вбудованій ручці.



Специфікація

Підключення антени: 2x N Female
Тип антени: Асиметричний рупор
Матеріали: Пластик ABS, стійкий до УФ-випромінювання, поліетилен, алюміній, нержавіюча сталь
Ступінь захисту: IP55
Клас вогнестійкості: UL 94 HB
Діаметр кріплення на стовпі: 30–80 мм. Рекомендується обирати діаметр, максимально наближений до 80 мм
Температурний діапазон: від -30 °C до +55 °C
Стійкість до вітру: 180 км/год
Вітрове навантаження: 30/41 Н — спереду/збоку при швидкості вітру 160 км/год
Ефективна проекційна площа: 247/335 см² — спереду/збоку
Механічний нахил: ± 25°
Вага
Виріб: 2.63 кг
Роздрібна упаковка: 3.66 кг
Картонна коробка: 20 кг

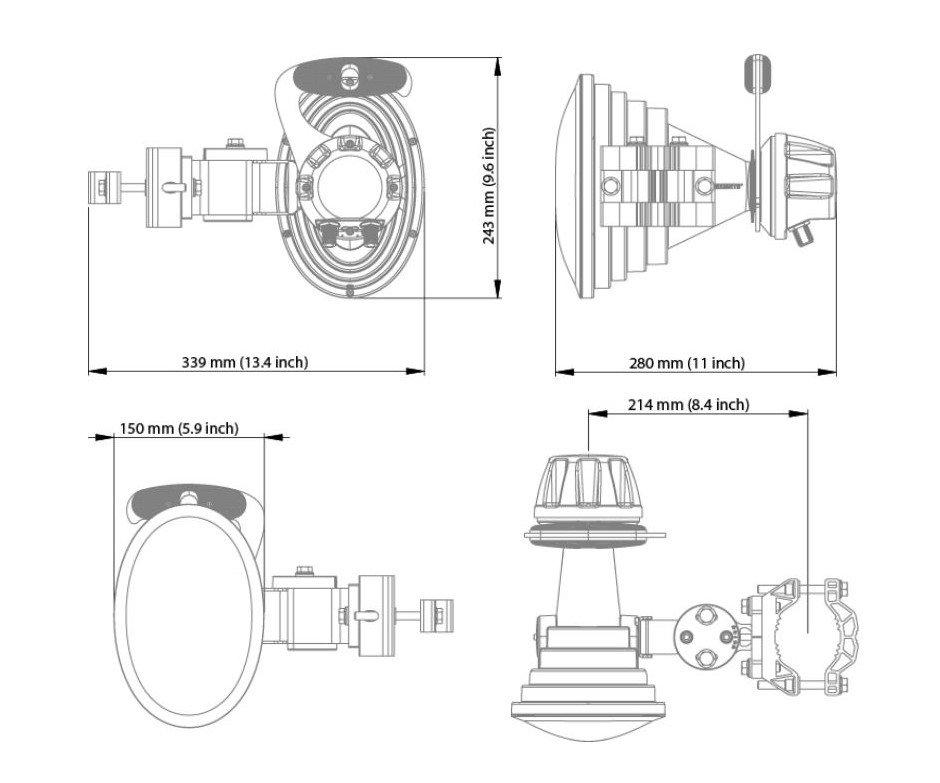

Розміри
Роздрібна упаковка (1 шт.): 315 × 255 × 255 мм
Картонна коробка (5 шт.): 1290 × 335 × 285 мм

Продуктивність

Діапазон частот: 5150 – 6400 МГц
Коефіцієнт підсилення: 17 дБі
Ширина променя по азимуту при -3 дБ: H 31° / V 30°
Ширина променя по висоті при -3 дБ: H 21° / V 20°
Ширина променя по азимуту при -6 дБ: H 44° / V 45°
Ширина променя по висоті при -6 дБ: H 30° / V 29°
Ефективність променя: 90%
Співвідношення передньої та задньої сторони: 30 дБ



RF elements Link Calculator 2.0

Технічні характеристики
Роз'єми 2x N Female
Робоча частота 5150 - 6400 MHz
Підсилення 17 dBi
Допустимий діаметр щогли 30-80 mm. Recommend as close to 80 mm as possible
Ширина променя за азимутом -3 dB H 31° / V 30°
Ширина променя за висотою -3 dB H 21° / V 20°
Ширина променя за азимутом -6 dB H 44° / V 45°
Ширина променя за висотою -6 dB H 30° / V 29°
Front-to-Back Ratio 30 dB
Ефективна прогнозована площа 247/335 cm2 - Front/Side
Механічне регулювання ± 25°
Вітростійкість 180 km/h. 30/41 N - Front/Side at 160 km/h
Ступінь захисту IP55
Клас вогнестійкості UL 94 HB
Матеріал UV Resistant ABS Plastic, Polyethylene, Aluminum, Stainless Steel
Робоча температура -30°C to +55°C
Розміри Retail Box: 315 x 255 x 255 mm
Вага 2.63 kg – single unit, 3.66 kg – single unit incl. package

Специфікація RF elements HG4-CC-A45

Специфікація RF elements Asymmetrical Horn 5GHz 45° HG4-CC-A45
