6 GHz 60° 4x4 Asymmetrical Horn WB AH60WB-4x4-SMA

Рупорна широкосмугова антена 4x4 з підтримкою неліцензованих діапазонів 5 ГГц та 6 ГГц RF elements AH60WB-4x4-SMA

Асиметричні рупорні антени 60° мають асиметричні діаграми спрямованості з сильно пригніченими бічними пелюстками. Пропонують відмінне придушення шуму та найкращі можливості масштабованості.

Найвища широкосмугова продуктивність у 4x4

Антена RF elements AH60WB 4x4 забезпечує неперевершену широкосмугову продуктивність, що охоплює весь неліцензований діапазон 5 та 6 ГГц зі збалансованими променями H+V, стабільним посиленням та стабільними діаграмами спрямованості по всьому робочому діапазону. AH60WB оснащена хвилеводними роз'ємами TwistPort™, що забезпечує надзвичайно широку універсальність та конфігурації підключення, такі як 4x4, подвійний або одинарний 2x2, 5 ГГц, 6 ГГц, широкосмуговий 5 та 6 ГГц з використанням коннекторованих радіоприймачів з пігтейлами або з TPA.

Новий інноваційний дизайн

RF elements AH60WB 4x4 має абсолютно новий промисловий дизайн та виготовлена ​​з використанням високоміцних матеріалів:

• Виготовлена ​​з високоякісного алюмінію для надзвичайної стійкості до зовнішніх впливів у суворих умовах солоної води.
• Напрочуд легка вага з міцними алюмінієвими конструкційними кільцями для підвищення міцності.
• Масивний монтажний кронштейн з нержавіючої сталі для підтримки додаткового навантаження на встановлені радіостанції.
• Фурнітура з нержавіючої сталі з покриттям проти заїдання. Провідна в галузі ергономіка з інтегрованою ручкою для легкого розгортання.

Специфікація

Радіопідключення: Роз'єм хвилеводу TwistPort™, 2xRP-SMA Female
Тип антени: рупор
Матеріали: алюміній, нержавіюча сталь, ABS, PMMA
Захист навколишнього середовища: IP65
Діаметр кріплення на стовпі: 40-80 мм
Рекомендовано якомога ближче до 80 мм
Рекомендовано кріпити на стійку
Температура: від -35°C до +60°C
Вітростійкість: 160 км/год
Вітрове навантаження: 58/107 Н - спереду/збоку при швидкості 160 км/год
Ефективна площа проекції: 481/881 см2 - спереду/збоку
Механічне регулювання кута підйому: ± 20°
Вага: 5 кг – один пристрій, 8 кг – один пристрій, включаючи упаковку

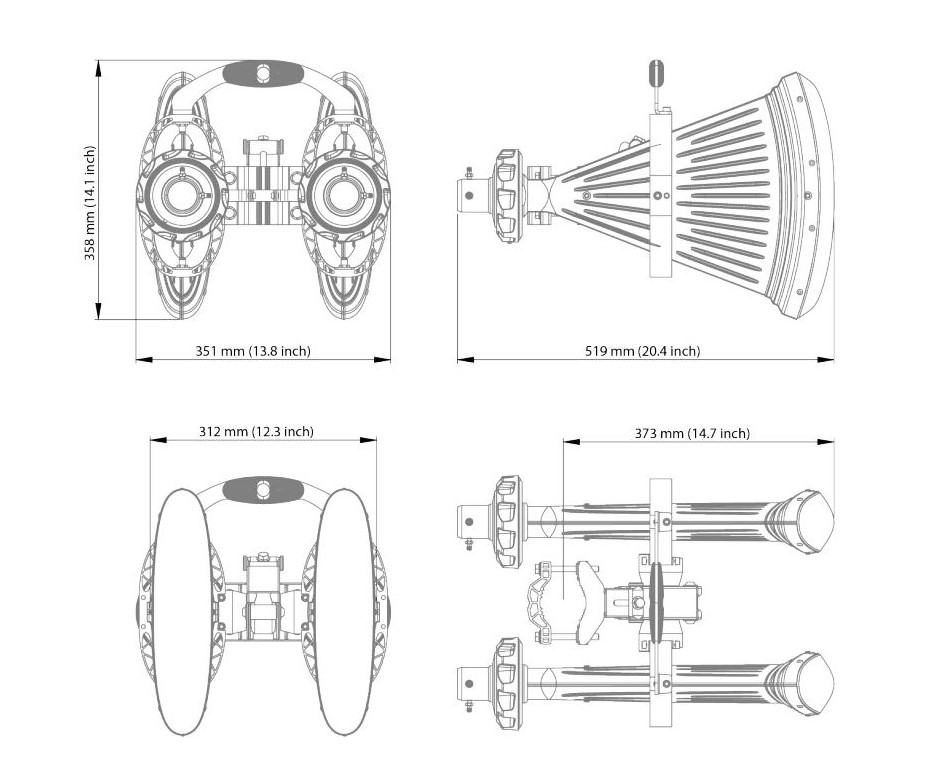

Розміри одного пристрою в роздрібній упаковці: 490 x 440 x 440 мм

Продуктивність

Діапазон частот 4900 - 7125 МГц з хвилеводним портом, 5700 - 7125 МГц з RP-SMA
Коефіцієнт підсилення 16 дБі
Ширина променя по азимуту -3 дБ/-6 дБ H 42°, V 42° / H 63°, V 63°
Ширина променя по висоті -3 дБ/-6 дБ H 16°, V 17° / H 26°, V 25°
Ефективність променя 96%
Співвідношення передної та задньої сторін 27 дБ
КСХН <1.8
Поляризація подвійна лінійна H + V
Імпеданс 50 Ом
