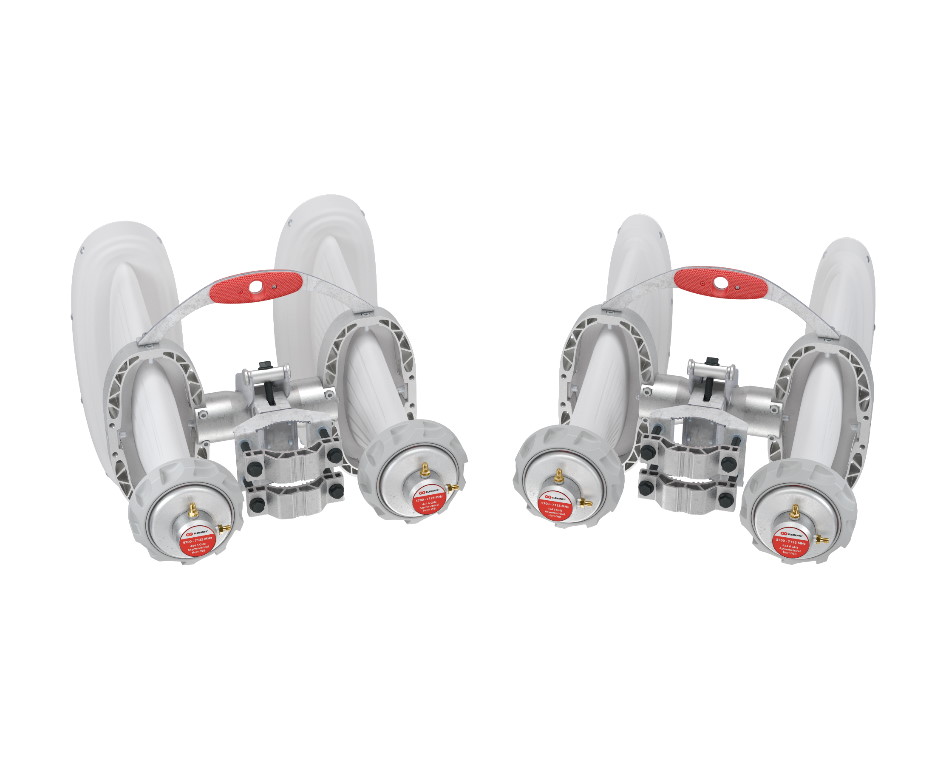

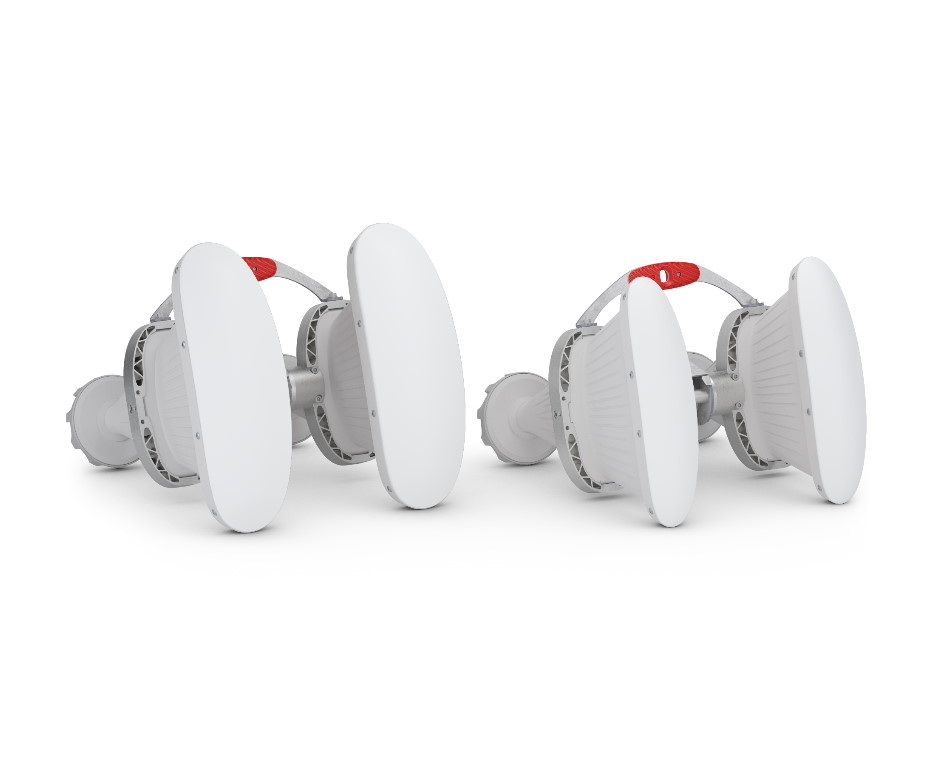

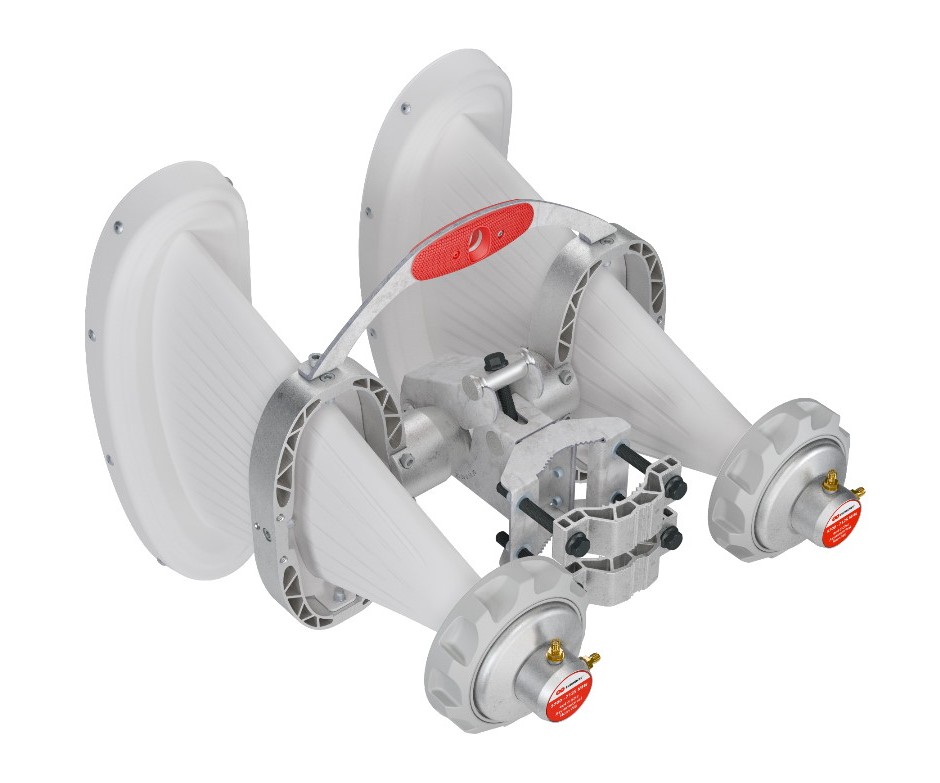

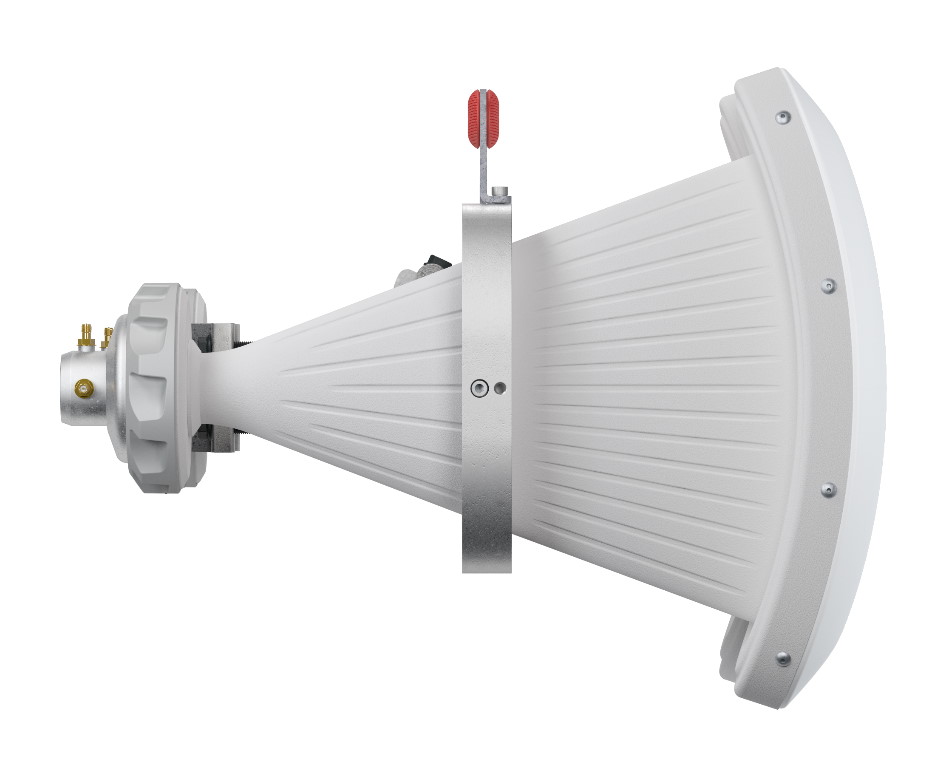

6 GHz 90° 4x4 Asymmetrical Horn WB AH90WB-4x4-SMA

Рупорна широкосмугова антена 4x4 з підтримкою неліцензованих діапазонів 5 ГГц та 6 ГГц RF elements AH90WB-4x4-SMA

90° асиметричні рупорні антени мають асиметричні діаграми спрямованості з сильно пригніченими бічними пелюстками. Забезпечують чудове придушення шуму та надзвичайні можливості масштабування. Ідеально підходять для кластерів точок доступу з високою щільністю та розгортань у умовах щільного спільного розміщення.

Найвища широкосмугова продуктивність у конфігурації 4x4

RF elements AH90WB-4x4-SMA забезпечує унікальну широкосмугову продуктивність, що охоплює неліцензовані діапазони 5 та 6 ГГц із збалансованими горизонтальними та вертикальними променями, а також стабільним коефіцієнтом підсилення та діаграмами спрямованості. Ця рупорна антена 4x4 розроблена для забезпечення відмінної широкосмугової продуктивності з радіомодулями 4x4.

Максимальна універсальність

RF elements AH90WB-4x4-SMA оснащена хвилевідними роз’ємами TwistPort™, а також спеціальним коаксіальним інтерфейсом RP-SMA, налаштованим на діапазон 6 ГГц. Антена дозволяє встановлювати два радіомодулі з роз’ємами, а також використовувати два TPA на вибір, при цьому покриваючи весь діапазон 4900–7125 МГц. Це робить її надзвичайно універсальним інструментом для будь-якого розгортання в межах робочого діапазону антени. Антену можна використовувати в режимах 4x4, подвійному або одинарному 2x2, 5 ГГц, 6 ГГц, широкосмуговому 5 і 6 ГГц із радіостанціями з роз’ємами та пігтейлами або з TPA.

Новий інноваційний дизайн

RF elements AH90WB-4x4-SMA має повністю новий промисловий дизайн і виготовлена з високостійких матеріалів, що забезпечують зменшену вагу, надзвичайну стійкість до зовнішніх умов та довговічність.

Специфікація

Радіопідключення: Роз'єм хвилеводу TwistPort™, 2x RP-SMA Female
Пігтейли в упаковці: 4x RP-SMA (чоловічий) 750 мм
Тип антени: рупор
Матеріали: алюміній, нержавіюча сталь, ABS, PMMA, цинковий сплав
Стійкість до навколишнього середовища: IP65
Діаметр кріплення на стовпі: 40-80 мм, рекомендовано якомога ближче до 80 мм, рекомендоване кріплення на кронштейні
Температура: від -35°C до +60°C
Вітростійкість: 160 км/год
Вітрове навантаження: 118/74 Н - спереду/збоку при швидкості 160 км/год
Ефективна площа проекції: 1115/602 см2 - спереду/збоку
Механічне регулювання: ± 20° по висоті, ± 20° азимуту
Вага: 5.6 кг – один пристрій, 9 кг – один пристрій вкл. з упаковкою

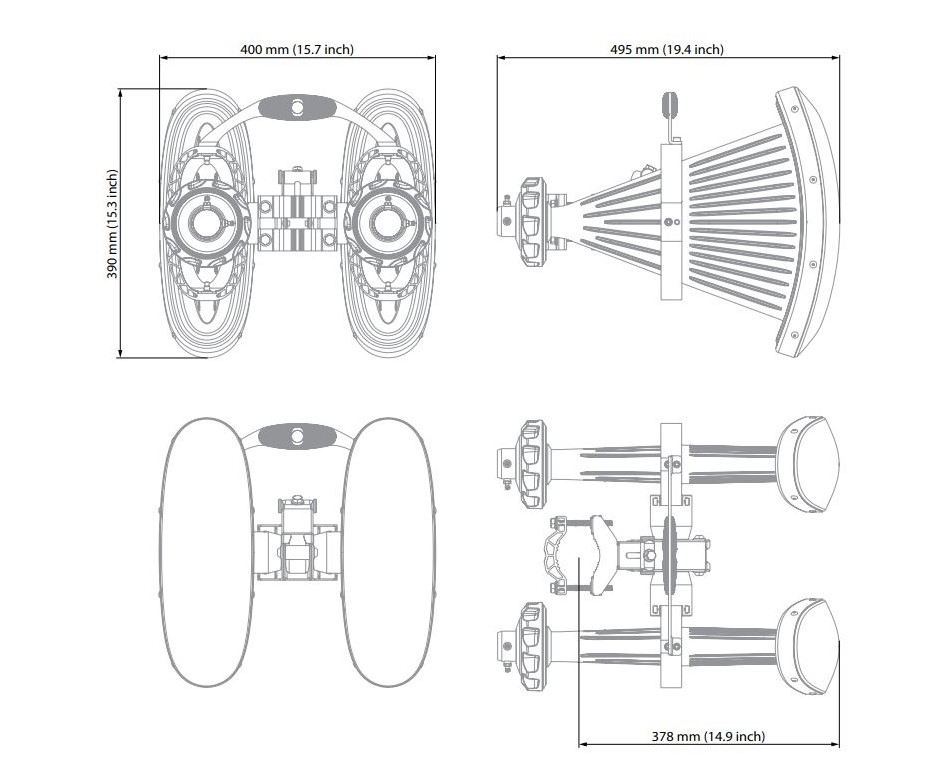

Розміри окремої роздрібної коробки: 490 × 435 × 435 мм

Продуктивність

Діапазон частот
4900 - 7125 МГц з хвилеводним портом
5700 - 7125 МГц з RP-SMA в комплекті
Перевірте онлайн-сервіси RF elements SpecCheck™ для отримання даних про продуктивність будь-якої конкретної комбінації об'єктива (TPA) та антени
Коефіцієнт підсилення 15 дБі
Ширина променя по азимуту -3 дБ/-6 дБ H 55°, V 73° / H 90°, V 90°
Ширина променя по куту підйому -3 дБ/-6 дБ H 17°, V 17° / H 25°, V 25°
Ефективність променя 96%
Співвідношення передньої та задної сторін 27 дБ
КСХН у середньому 1.4, макс. 1.8 (5700 - 7125 МГц) з RP-SMA в комплекті
Перевірте онлайн-сервіси RF elements SpecCheck™ для отримання даних про продуктивність будь-якої конкретної комбінації об'єктива (TPA) та антени
Поляризація Подвійна лінійна H + V
Імпеданс 50 Ом
