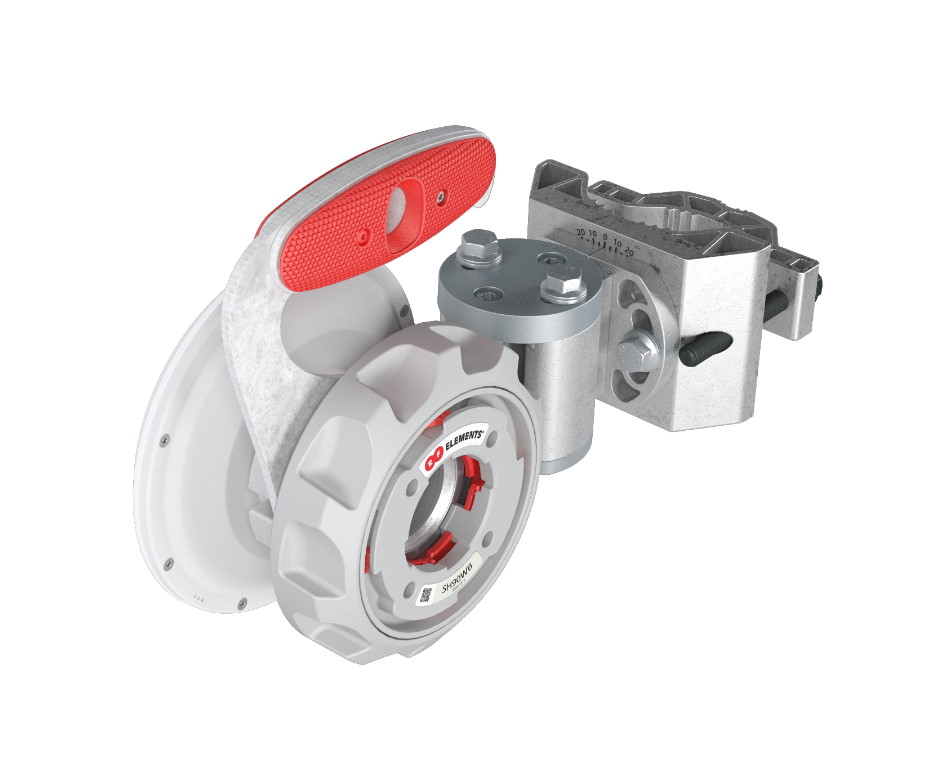

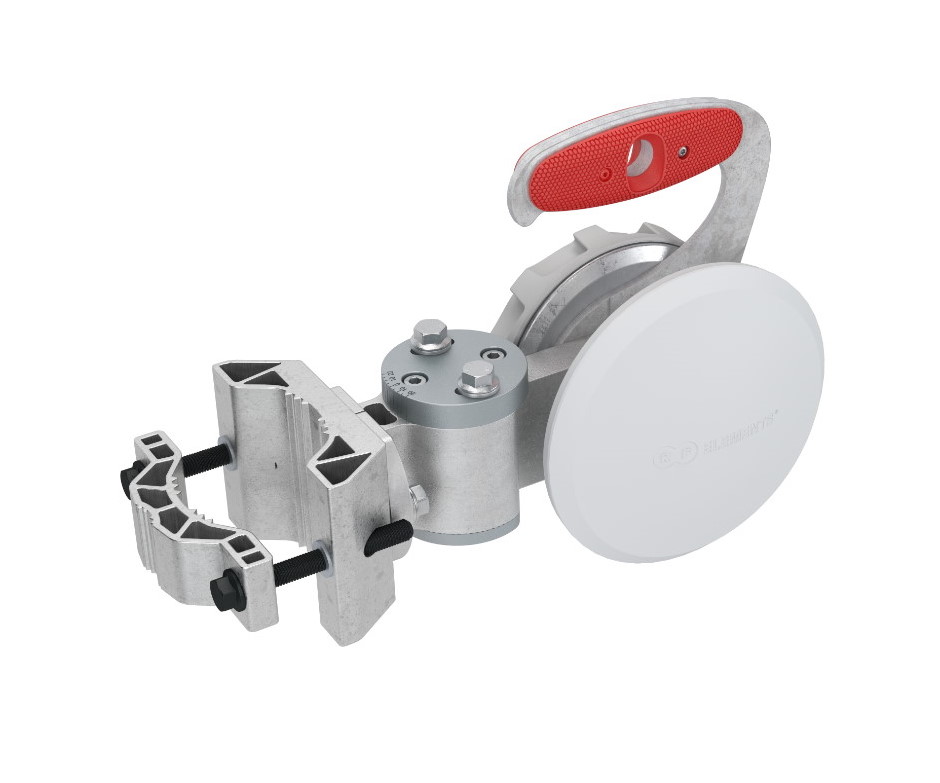

6 GHz 90° Symmetrical Horn WB SH90WB

Широкосмугова рупорна антена RF elements 90° Symmetrical Horn WB SH90WB

RF elements 90° Symmetrical Horn Antenna SH90WB має симетричну діаграму спрямованості з пригніченими бічними пелюстками. Забезпечує відмінне придушення шумів і чудові можливості масштабування. Ідеально підходить для кластерів точок доступу з високою щільністю і щільних спільних розгортань.

Особливості RF elements SH90WB

• Широкосмугова характеристика, що охоплює неліцензовані діапазони 5 і 6 ГГц.
• Революційний хвилеводний роз'єм TwistPort™. Підключайте безпосередньо до радіостанцій з хвилеводним портом або використовуйте адаптер TP для підключення до звичайних коаксіальних роз'ємів.

Новий промисловий дизайн

• Виготовлена з високоякісного алюмінію для забезпечення крайньої стійкості до впливів зовнішнього середовища, включаючи жорсткі умови солоної води.
• Надзвичайно легка для низького навантаження на щоглу.
• Компактна для низького вітрового навантаження.
• Кріпильний кронштейн UBR з фурнітурою з нержавіючої сталі з антизадирним покриттям.
• Найкраща в галузі ергономіка з інтегрованою ручкою для легкого розгортання.

Симетричні рупорні широкосмугові антени (Symmetrical Horn WB Antennas) — це скалярні рупорні антени, призначені для роботи в неліцензованих діапазонах 5 і 6 ГГц. Вони забезпечують унікальну симетричну діаграму спрямованості і оснащені революційним хвилеводним роз'ємом TwistPort™.

Симетричні рупорні широкосмугові антени є еволюцією симетричних рупорних антен TP, пропонуючи безліч поліпшень і широкий спектр нових ключових функцій.

З моменту своєї появи в 2014 році симетричні рупорні антени усувають основні недоліки основних технологій секторних антен і забезпечують чудове придушення шуму, масштабованість мережі і збільшення пропускної здатності. Схвалені більш ніж 100 000 польовими випробуваннями, симетричні рупорні антени переосмислили стандарти продуктивності секторних антен в індустрії FWA.

Специфікація

Радіопідключення: хвилевідний конектор TwistPort
Тип антени Рупорна
Матеріали Стійкий до УФ-випромінювання пластик ABS, алюміній, нержавіюча сталь
Ступінь захисту IP65
Діаметр кріплення до стовпа 40–80 мм. Рекомендується якомога ближче до 80 мм
Температура від -35 °C до +60 °C
Стійкість до вітру 160 км/год
Вітрове навантаження 24/81 Н — спереду/збоку при 160 км/год
Ефективна проектована площа 212/81 см2 — спереду/збоку
Механічне регулювання ± 20° по висоті, ± 20° по азимуту
Вага
1,7 кг — один пристрій
2,5 кг — окремий блок з упаковкою
19,7 кг — оптова коробка (5 блоків)

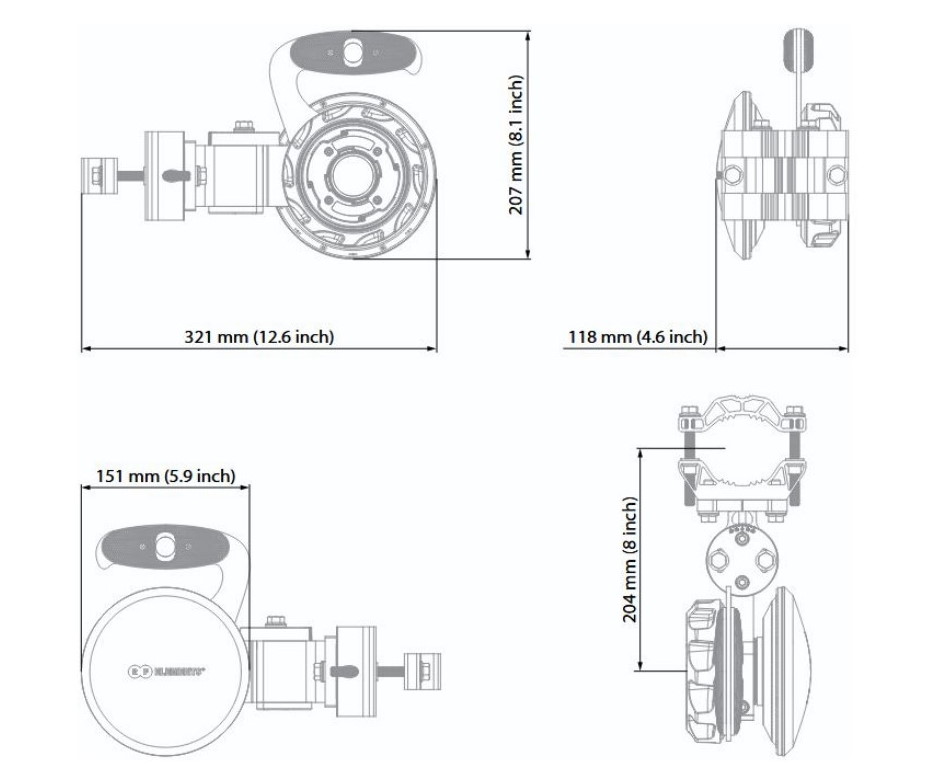

Розміри
Роздрібна коробка для окремого блоку: 290 × 236 × 258 мм
Оптова коробка (5 блоків): 1000 × 392 × 274 мм

Продуктивність

Діапазон частот: 4900–7125 МГц антена на порту WG (перевірте онлайн-специфікації RF elements SpecCheck для отримання даних про продуктивність конкретної комбінації живильника (TPA) і антени
Коефіцієнт підсилення: 10 дБі
Ширина променя по азимуту -3 дБ/-6 дБ: H 71°, V 71° / H 90°, V 90°
Ширина променя по висоті -3 дБ/-6 дБ: H 71°, V 71° / H 90°, V 90°
Ефективність променя: 99%
Співвідношення передньої і задньої сторін: 28 дБ
VSWR: перевірте онлайн-специфікації RF elements SpecCheck для отримання даних про продуктивність конкретної комбінації живильника (TPA) і антени.
Поляризація: подвійна лінійна H + V
Імпеданс: 50 Ом
