Bracket for Tachyon TNA-305X / Universal (BR-WG3)

Кріплення RF elements Bracket for Tachyon TNA-305X / Universal BR-WG3

Розумне кріплення RF elements BR-WG3 призначене для монтажу бездротового мосту Tachyon TNA-305X із асиметричними рупорними антенами.

Кронштейн RF elements BR-WG3 Smart Bracket додає спеціальну точку кріплення, яка дозволяє встановлювати Tachyon TNA-305X безпосередньо на будь-яку асиметричну рупорну антену RF elements. Це забезпечує лаконічну та компактну конфігурацію, ідеальну для випадків, коли асиметричний рупор під кутом 90° виконує функцію резервної антени в діапазонах 5/6 ГГц та слугує допоміжною кріпильною конструкцією. Після монтажу пристрій Tachyon TNA-TNA-305X можна вирівнювати за азимутом і кутом підйому разом із рупором, що забезпечує точне та скоординоване позиціонування. Горизонтальна орієнтація кріплення також економить цінний вертикальний простір на вежі, що дозволяє ефективніше розміщувати обладнання в стосі.

RF elements BR-WG3 сумісний з будь-якою асиметричною рупорною антеною RF elements, що має конструктивне алюмінієве кільце. Встановлений пристрій Wave AP може використовувати рупор або як резервну антену, або просто як інтелектуальну точку кріплення для створення більш компактної та інтегрованої установки. На один асиметричний рупор 4×4 можна встановити до двох кронштейнів BR-WG3 (по одному з кожного боку).

Хоча кронштейн RF elements BR-WG3 був розроблений спеціально для Tachyon TNA-305X, його платформа забезпечує широку сумісність. На ньому також можна встановлювати різні пристрої, такі як точки доступу 60 ГГц, камери, датчики Інтернету речей (IoT), інші компактні пристрої CPE або радіопристрої. Це робить BR-WG3 надзвичайно гнучким та універсальним кріпильним рішенням для сучасних бездротових систем.

Сумісні антени RF elements

Рупорні антени 5 ГГц

• 2x2 AH90-TP, AH2030-TP, AH60-TP, AH20-CC, AH30-CC, AH60-CC, AH90-CC
• 4x4 AH90-4x4-SMA, AH60-4x4-SMA

Широкосмугові рупорні антени 6 ГГц

• 2x2 AH90WB, AH60WB, AH45WB
• 4x4 AH90WB-4x4-SMA, AH60WB-4x4-SMA

Пристрій, що встановлюється

• Tachyon Networks TNA-305X
• будь-який пристрій, який поміщається в монтажну трубу, передбачену кронштейном, гранична вага 3 кг

Специфікація

Матеріали: екструдований алюмінієвий профіль з пасивованою поверхнею, кріплення з нержавіючої сталі
Екологічні вимоги: RoHS
Клас вогнестійкості: UL 94 HB

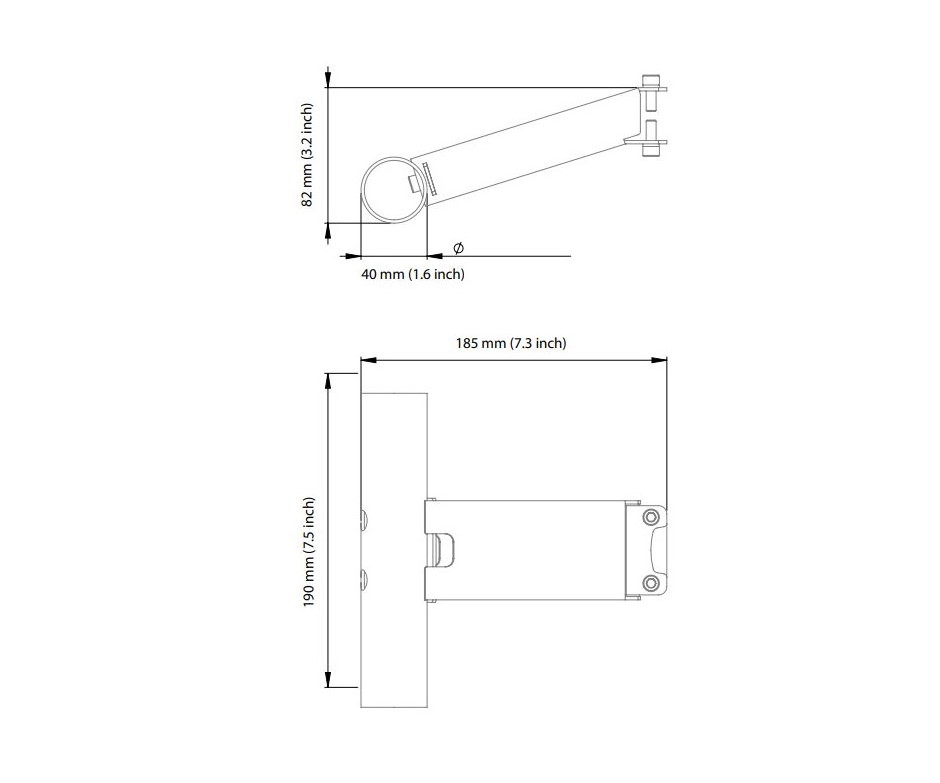

Діаметр кріплення: 40 мм
Діапазон температур: від -30 °C до +55 °C
Вітростійкість: 180 км/год
Механічний нахил забезпечується базовою антеною
Тип упаковки: поліетиленовий пакет
У комплекті: кронштейн BR-WG3, кріпильні елементи
Вага
0.3 кг за один пристрій
0.3 кг за один пристрій з упаковкою
7.6 кг за 20 пристроїв у оптовій картонній коробці
Розміри одного пристрою: 200 × 40 × 200 мм
Розміри картонної коробки: 540 × 300 × 240 мм
