Enterprise Audio/Video Fiber Switch (EAV-Fiber)

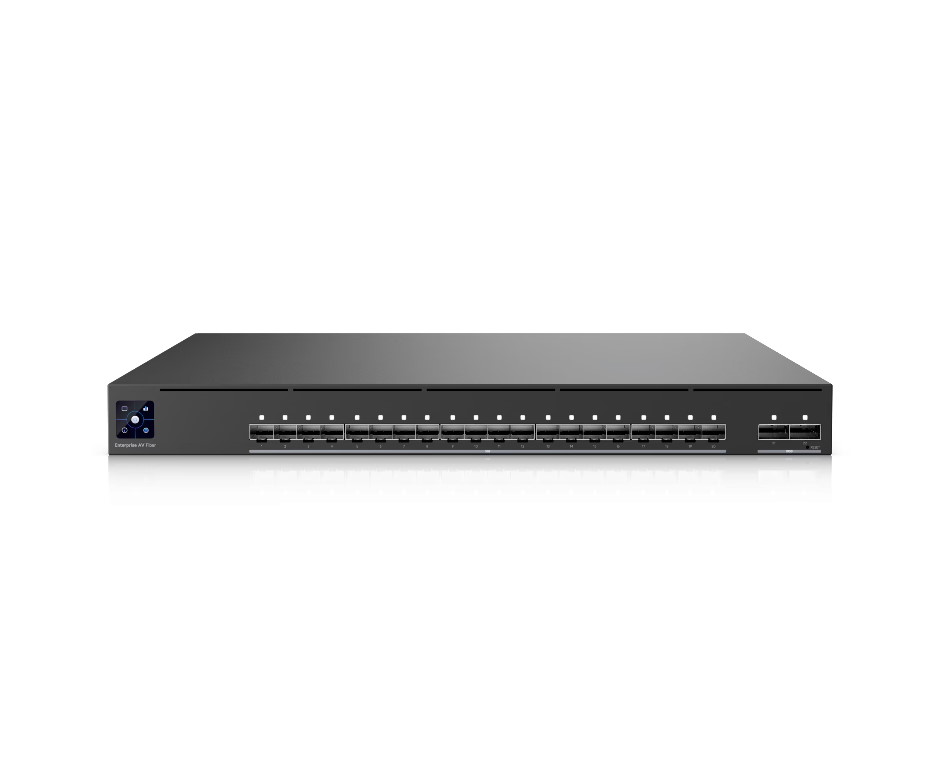

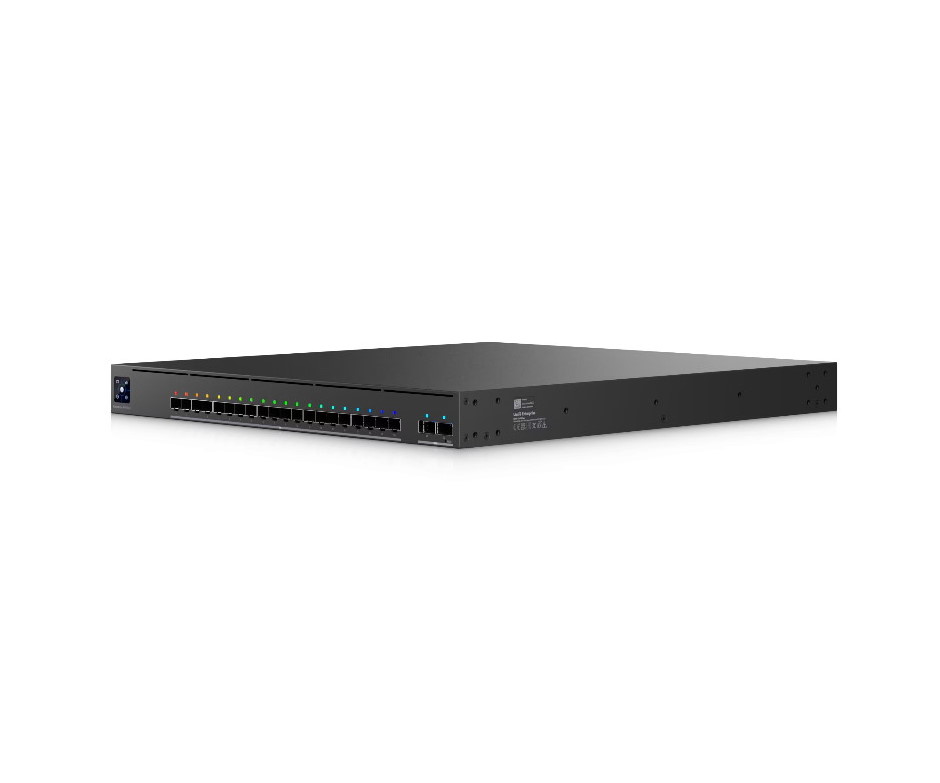

Оптичний AV-over-IP комутатор Ubiquiti UniFi Enterprise Audio/Video Fiber Switch (EAV-Fiber)

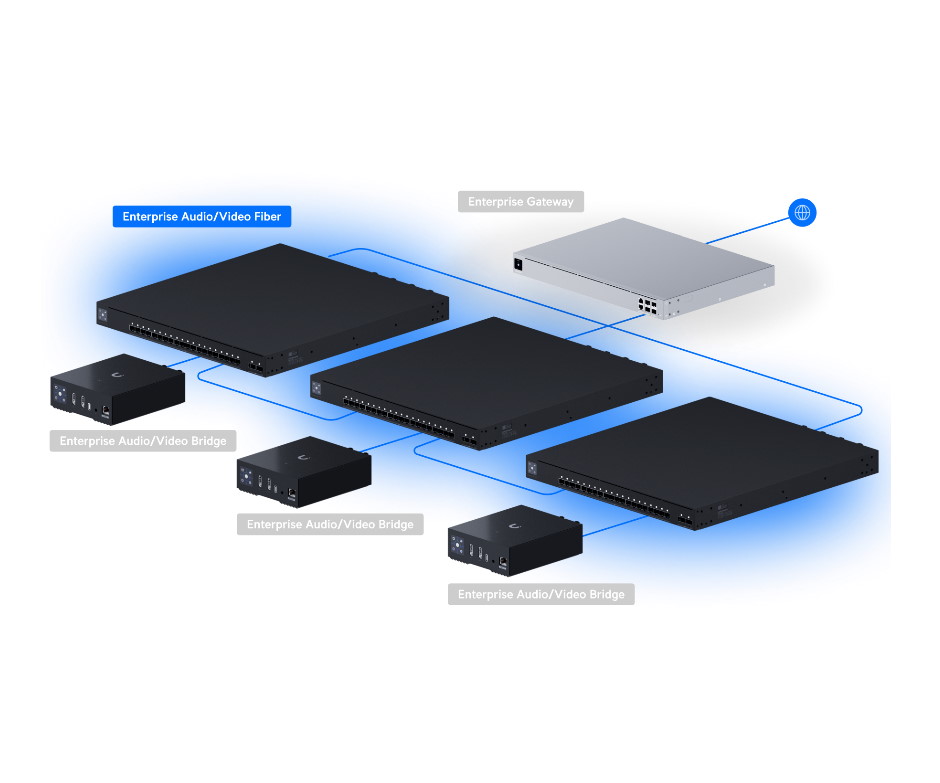

Комутатор, призначений для масштабних аудіовізуальних установок та виробничих студій, де вирішальне значення має максимальна точність передачі зображення та звуку. Він оснащений 20 портами 10G SFP+ та 2 портами uplink 100G QSFP28, що забезпечують високопропускну оптичну зв’язність із мінімальною затримкою. Підтримка стандартів SMPTE ST 2110, SDVoE та AES67 дозволяє безперешкодно інтегрувати професійні відео- та аудіотехнології в єдину інфраструктуру.

Особливості Ubiquiti EAV-Fiber

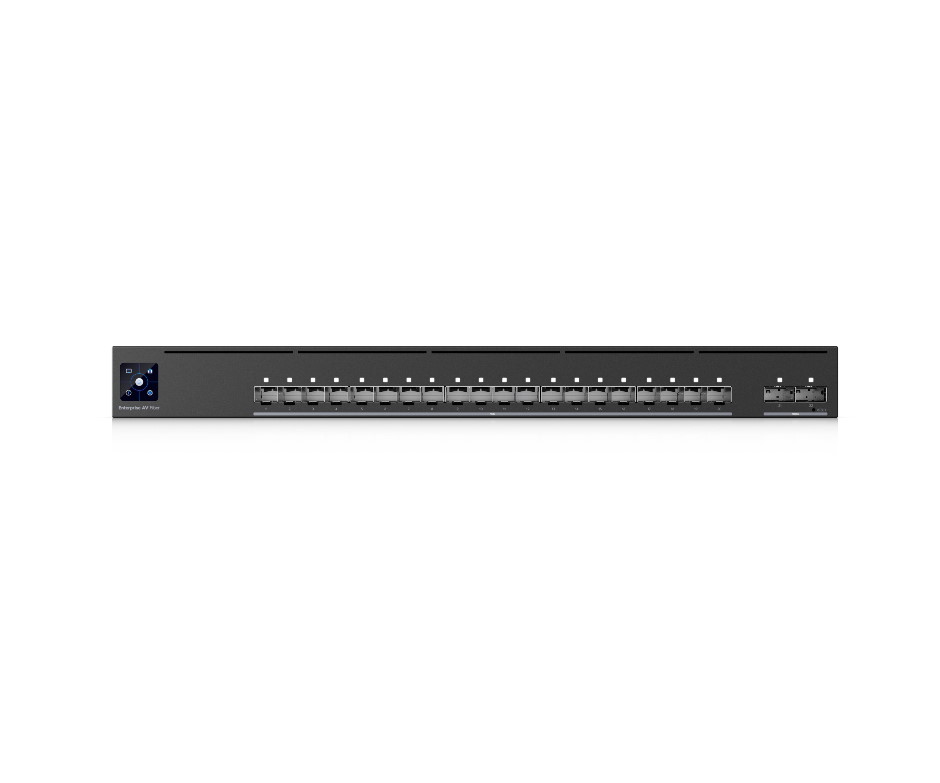

• 20 портів 1/10G SFP+.
• 2 канали зв’язку 40/100G QSFP28.
• Підтримка стандартів SMPTE ST 2110, SDVoE та AES67.
• Синхронізація PTP з точним тактовим генератором OCXO.
• Можливість синхронізації з GPS Grandmaster через SMA.
• Технологія Etherlighting™.
• Виділений порт для управління поза межами пристрою (OOB).
• Консольний порт для управління та діагностики через командний рядок (CLI).
• Підходить для професійних аудіовізуальних систем та сучасних підприємств.
• Оптимізовано для встановлення в 4-стійкову стійку.

Точна синхронізація без компромісів

Стабільну роботу забезпечує високоточний тактовий генератор OCXO з підтримкою синхронізації PTP та можливістю підключення зовнішнього джерела GPS Grandmaster через роз'єм SMA. Завдяки детермінованій синхронізації пристрій ідеально підходить для прямих трансляцій, телерадіомовлення та критично важливих аудіовізуальних застосувань, що вимагають ідеально синхронізованої передачі медіаданих. Вбудована технологія Etherlighting™ також полегшує навігацію в кабельному зв’язку та управління мережевою інфраструктурою.

Професійне управління та висока доступність

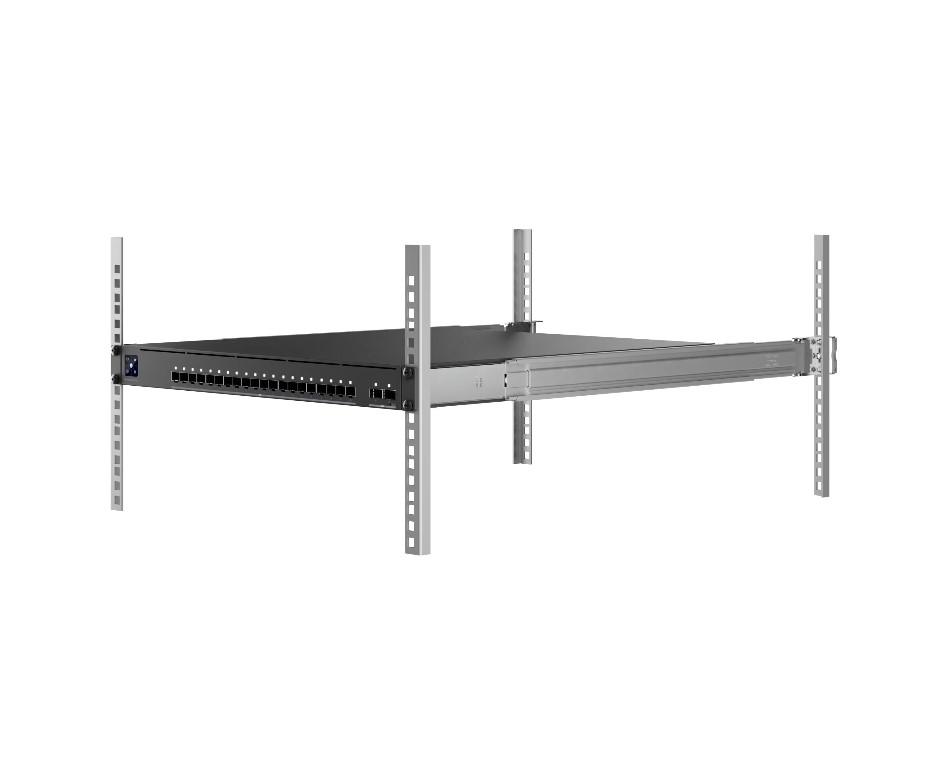

Спеціальний порт управління OOB дозволяє здійснювати окреме управління поза межами трафіку даних і забезпечує доступ через SSH навіть під час збою основної мережі. Консольний порт забезпечує прямий послідовний доступ до CLI для швидкої діагностики, відновлення або налаштування пристрою. Конструкція оптимізована для встановлення в 4-стійкову стійку або, як альтернатива, з використанням середнього кронштейна чи полиці в 2-стійкових стійкових рішеннях.

Специфікація

Порти
1 GbE RJ45 1 (1G/100M/10M)
10G SFP+ 20 (10G/1G)
100G QSFP28 2 (100G/40G)
Консоль 1
SMA 1
Резервування

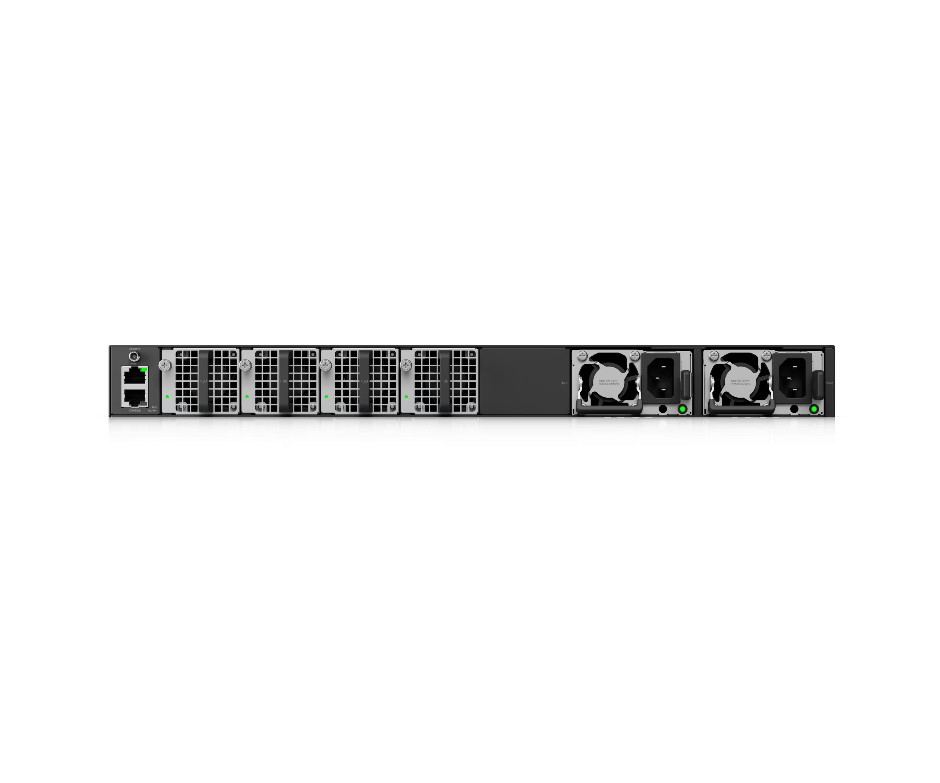

(2) Блоки живлення з можливістю гарячої заміни
(4) Вентилятори з можливістю гарячої заміни
L3 ✓
Форм-фактор для монтажу в стійку (1U, повна глибина)
Etherlighting™ ✓
Продуктивність
Комутаційна здатність 800 Гбіт/с
Загальна пропускна здатність без блокування 400 Гбіт/с
Швидкість передачі 595 млн пакетів на секунду
Підтримувані VLAN 1000
Розмір таблиці MAC-адрес 32000
Статичні маршрути IPv4 512
Розмір буфера пакетів 8 МБ
Списки доступу
IPv4 256
MAC 256
Функції L3
DHCP-сервер (локальні мережі) ✓
DHCP-ретранслятор ✓
Міжмережева маршрутизація VLAN (локальні мережі) ✓
Статична маршрутизація (локальні мережі) ✓
Функції L2
Агрегація портів LACP ✓
STP та RSTP ✓
QoS (DSCP) ✓
PTPv2 ✓
Профіль професійних AV-систем (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron) ✓
Розширена конфігурація IGMP (Querier, Fast Leave, Router Port) ✓
IGMP Snooping ✓
Управління 802.1X ✓
На основі MAC-адрес Списки контролю доступу (ACL) та ізоляція пристроїв ✓
Відстеження та захист DHCP ✓
Обмеження швидкості вихідного трафіку ✓
Управління потоком ✓
Управління штормом ✓
Обмеження швидкості багатоадресної та широкомовної розсилки ✓
Блокування MAC-адрес ✓
Списки контролю доступу (ACL) на основі IP та ізоляція мережі ✓
Обмеження портів на основі MAC-адрес ✓
Ізоляція портів ✓
Дзеркалювання портів ✓
Jumbo Frames ✓
LLDP-MED ✓
Голосова VLAN ✓
Захист від петель ✓
Перевизначення віртуальної мережі ✓
Апаратне забезпечення
Макс. споживана потужність 150 Вт
Спосіб живлення (2) Універсальний вхід, 100–240 В змінного струму, 50/60 Гц
Спосіб підключення живлення (2) Вхід змінного струму, модулі живлення з можливістю «гарячої» заміни
Блок живлення (2) Модулі живлення змінного/постійного струму потужністю 150 Вт з можливістю «гарячої» заміни
Підтримуваний діапазон напруги 100–240 В змінного струму
Керування: Ethernet, AR, послідовна консоль
Тепловідвід: 512 BTU/год
Розміри 442,4 × 480 × 43,7 мм
Вага
Без монтажних кронштейнів: 8,95 кг (19,7 фунта)
З монтажними кронштейнами: 9,05 кг (20 фунтів)
Матеріал корпусу: сталь SGCC
Матеріал кріплення: сталь SGCC
Підтримувана глибина стійки: 482,6 мм (19 дюймів) для чотиристійкових стійок
Глибина стійок від 650 до 1000 мм (25,6–39,4 дюйма)
РК-дисплей 1,3 дюйма, сенсорний екран
Система охолодження (4) Модулі вентиляторів з можливістю гарячої заміни
Захист від електростатичного розряду: повітря: ± 12 кВ, контакт: ± 8 кВ
Робоча температура навколишнього середовища: від -5 до 40 °C
Робоча вологість навколишнього середовища: від 10 до 90 % без конденсації
Etherlighting™ SFP+, QSFP28
Світлодіоди: Ethernet, блок живлення, вентилятор
Відповідає вимогам NDAA ✓
Сертифікати: CE, FCC, IC

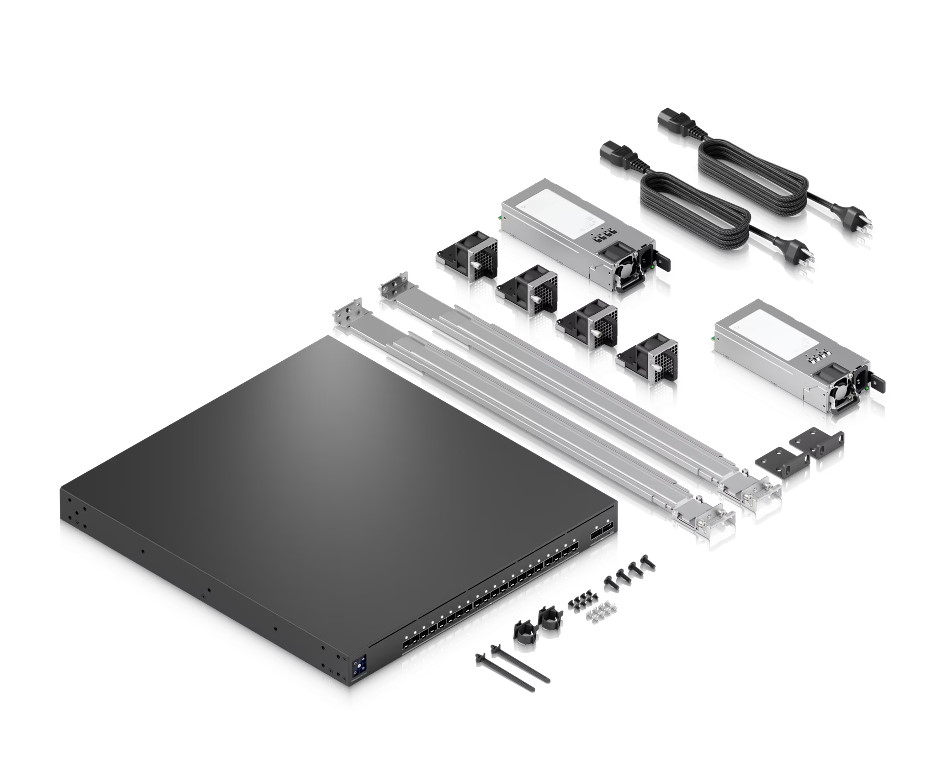

Комплектація

Пристрій
Кабель живлення
Приладдя для монтажу в стійку
