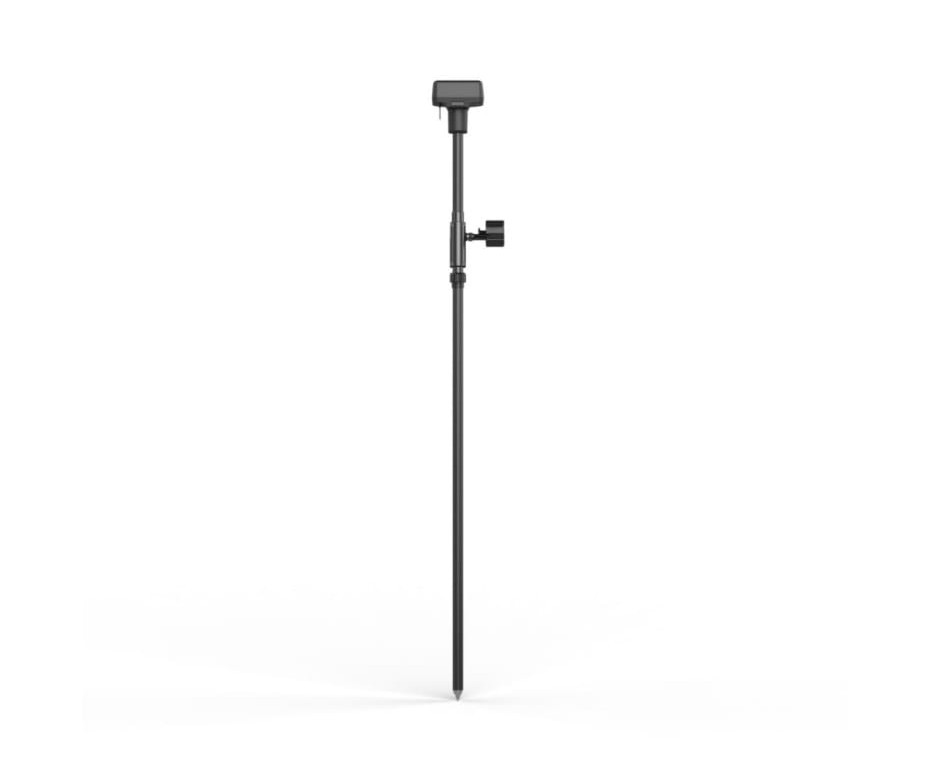

D-RTK 2 High Precision GNSS Mobile Station (P4 RTK)

Мобільна станція для високоточної супутникової системи позиціонування D-RTK 2 є високоточним приймачем супутникового сигналу, що підтримує чотири глобальні супутникові навігаційні системи: GPS, BeiDou, ГЛОНАСС і Галілео з 11-смуговим приймачем супутникового сигналу*. Її вбудовані модулі передачі даних OCUSYNCTM, LAN та 4G забезпечують безперебійну та стабільну передачу даних за різних сценаріїв експлуатації. Мобільна станція D-RTK 2 може використовуватися як мобільна базова станція RTK, яка забезпечить позиціонування з точністю до сантиметра для дрона, обладнаного системою позиціонування DJI RTK (наприклад, Agras T20, T16, MG-1P RTK, Phantom 4 RTK, P4 Multispect MATRICE 300 RTK або Matrice 210 RTK V2). Станція може працювати без перебоїв навіть у середовищах із сильними магнітними перешкодами, наприклад, поруч із високовольтними лініями електропередачі або металевими конструкціями. Мобільна станція D-RTK 2 також може застосовуватися як портативний картографічний пристрій для досягнення підвищеної точності позиціонування точок під час зйомки, картографування або лофтингу, а також виконання інших технічних завдань. Мобільна станція D-RTK 2 може також використовуватися як стаціонарна базова станція RTK для швидкого надання мережевих сервісів RTK**.

* Детальну інформацію наведено в розділі Специфікація
** Підтримка буде доступна у майбутньому. Компанія DJI надає лише технічні послуги. Користувачі повинні дотримуватися місцевих законів, нормативних актів та вимог, що застосовуються до надання
мережевих сервісів RTK

Оптимізована точність. Максимальна надійність

Мобільна станція D-RTK 2 - це модернізований високоточний GNSS-приймач DJI, який підтримує всі основні глобальні супутникові навігаційні системи, забезпечуючи диференціальні виправлення в реальному часі, які генерують дані позиціонування на сантиметровому рівні для підвищення відносної точності.

Позиціювання на сантиметровому рівні

Мобільна станція D-RTK 2 повністю підтримує сигнали GPS, ГЛОНАСС, Beidou та GALILEO. Проста та швидка в налаштуванні мобільна станція D-RTK 2 надає диференціальні дані для дронів у режимі реального часу для досягнення точності позиціонування на рівні сантиметра. Вбудована антена з високим коефіцієнтом посилення забезпечує найкращий прийом сигналу від більшої кількості супутників навіть за наявності перешкод.

Залишайтесь на зв'язку для будь-якої місії

Мобільна станція D-RTK 2 підтримує зв'язок через 4G, OcuSync, Wi-Fi та локальну мережу, забезпечуючи безперебійну та стабільну передачу даних за будь-якого сценарію застосування. До мобільної станції D-RTK 2 можна одночасно підключити до 5 пультів дистанційного керування* при використанні з дронами DJI Agras, Phantom 4 RTK або P4 Multispectral. При використанні з Matrice 300 RTK його можна підключити до кількох літальних апаратів, що уможливлює скоординовані операції за участю кількох дронів і значно підвищує ефективність.

* При використанні з Matrice 210 RTK V2 мобільна станція D-RTK 2 може бути підключена лише до одного літака.

Довговічність, якій можна довіряти

Завдяки ступеню захисту IP65 та легкому корпусу з вуглецевого волокна, мобільна станція D-RTK 2 ультрапортативна та підходить для будь-яких завдань, хоч би якими складними вони були. Вбудовані IMU відстежують рухи та калібрують датчики нахилу, щоб попередити оператора про будь-які відхилення під час місії, зводячи до мінімуму ризики.

Комплексне рішення

Мобільна станція D-RTK 2 сумісна з Phantom 4 RTK, P4 Multispectral, MG-1P RTK, Agras T16, Agras T20, Matrice 210 RTK V2 та Matrice 300 RTK*. Він також підтримує DPS (служба позиціонування DJI), яка забезпечує високоточні дані про місцезнаходження в межах зони покриття базової станції, що робить його ідеальним інструментом для геодезії, аерофотозйомки, сільського господарства та інших промислових застосувань.

* Після оновлення до версії 03.00.0013 або вище за допомогою DJI Assistant 2 мобільна станція D-RTK 2 для серії Matrice сумісна з Phantom 4 RTK, P4 Multispectral, MG-1P RTK, Agras T16, Agras T20, Matrice 210 RT Matrice 300 RTK перемиканням у відповідні режими.

Основні моменти

Підтримує: GPS: L1 C/A, L2, L5; BEIDOU: В1, В2, В3; GLONASS: F1, F2; Galileo: E1, E5A, E5B
Підключіть кілька дронів для проведення скоординованих операцій
Ступінь захисту IP65

Сумісність

Matrice 300 RTK
Phantom 4 RTK

Специфікація

Одночасно приймає: GPS: L1 C/A, L2, L5; BEIDOU: В1, В2, В3; GLONASS: F1, F2; Galileo: E1, E5A, E5B
Точність позиціонування:
Єдина точка
По горизонталі: 1,5 м (RMS)
По вертикалі: 3,0 м (RMS)
РТК
По горизонталі: 1 см+ 1 мільйонна частка (середньоквадратичне значення)
По вертикалі: 2 см+ 1 мільйонна частка (середньоквадратичне значення)
1 ppm: при збільшенні відстані на 1 км точність зменшуватиметься на 1 мм. Наприклад, точність по горизонталі становить 1,1 см, коли сторона, що приймає, знаходиться на відстані 1 км від базової станції.
Клас захисту від проникнення: IP65
Робоча температура: від -20° до 55° C

GNSS приймач

Частота GNSS Одночасний прийом:
GPS: L1 C/A, L2, L5
BEIDOU: B1, B2, B3
GLONASS: F1, F2
Galileo: E1, E5A, E5B
Точність позиціонування по одній точці
По горизонталі: 1,5 м (RMS)
По вертикалі: 3,0 м (RMS)
РТК
По горизонталі: 1 см + 1 мільйонна частка (середньоквадратичне значення)
По вертикалі: 2 см + 1 мільйонна частка (середньоквадратичне значення)
1 ppm: при збільшенні відстані на 1 км точність зменшуватиметься на 1 мм. Наприклад, точність по горизонталі становить 1,1 см, коли сторона, що приймає, знаходиться на відстані 1 км від базової станції.
Частота оновлення позиціонування 1 Гц, 2 Гц, 5 Гц, 10 Гц та 20 Гц
Холодний запуск <45 с
Гарячий старт <10 с
Час повторного захоплення <1 с
Надійність ініціалізації >99,9%
Диференціальний формат даних RTCM 2.X/3.X

IMU

Особливості Вбудований високоточний 6-осьовий акселерометр
D-RTK 2 моніторинг руху
Похилі виміри
Електронний бульбашковий рівень

Зв'язок та зберігання даних

Канал передачі даних OcuSync, Wi-Fi, локальна мережа, 4G
Робоча частота від 2,400 ГГц до 2,483 ГГц (Китай, США, Австралія, Європа, Японія, Корея)
Від 5,725 ГГц до 5,850 ГГц (Китай, США, Австралія)
ЕІІМ OcuSync
2,4 ГГц
SRRC (материковий Китай) / CE (Європа) / MIC (Японія) / KCC (Корея): < 20 дБм
FCC (США, Австралія) / NCC (Тайвань, Китай): < 26 дБм
5,8 ГГц
FCC (США, Австралія) / SRRC (материковий Китай) / NCC (Тайвань, Китай): < 26 дБм
Вай фай
2,4 ГГц
SRRC (материковий Китай) / CE (Європа) / MIC (Японія) / KCC (Корея): < 20 дБм
FCC (США, Австралія) / NCC (Тайвань, Китай): < 22 дБм
5,8 ГГц
FCC (США, Австралія) / SRRC (материковий Китай) / NCC (Тайвань, Китай): < 22 дБм
Відстань зв'язку

Робочий режим 1/3
SRRC/NCC/FCC/MIC/KCC/CE: 2 км
(Безперешкодно і без перешкод, коли мобільна станція D-RTK 2 використовується як базова станція і відстань від антени D-RTK 2 до нижньої частини штатива становить 1,8 м, коли різниця у висоті між пультом дистанційного керування та D-RTK 2 менше 2 м, а пульт дистанційного керування знаходиться на висоті 1,2 м від рівня землі)

Робочий режим 4
Між літаком та мобільною станцією:
NCC/FCC: 7 км; SRRC/MIC/KCC/CE: 5 км
Між пультом дистанційного керування та мобільною станцією: 200 м (безперешкодно і без перешкод при висоті польоту близько 120 м, коли відстань від антени D-RTK 2 до нижньої частини штатива становить 1,8 м, та коли пульт дистанційного керування 1,2 м від рівня землі)

Робочий режим 5
NCC/FCC: 12 км; SRRC/MIC/KCC/CE: 6 км
(Безперешкодно і без перешкод, на відстані від антени D-RTK 2 до низу штатива 1,8 м)
Об'єм пам'яті 16 ГБ

Електричні характеристики

Потужність 12 Вт
Джерело живлення від 16,5 до 58,8 В постійного струму
Тип батареї: літій-іонний акумулятор
Ємність: 4920 мАг
Енергія: 37,3 Втч
Час роботи від батареї WB37：＞2 год
Акумулятор MG-12000P：＞50 год

Робоча температура

Робоча температура від -20° до 55° C

Фізичні характеристики

Розміри (корпус D-RTK 2 з подовжувачем) 168 мм 168 мм 1708 мм
IP-рейтинг IP65

Комплектація

Корпус D-RTK 2×1
Подовжувач × 1
Зарядний концентратор × 1
Адаптер живлення змінного струму × 1
Інтелектуальна батарея (WB37) × 2
Кришка батарейного відсіку × 1
Кабель живлення змінного струму × 1
Кабель USB-C × 1
OTG-кабель USB-C × 1
Шестигранний ключ × 1
