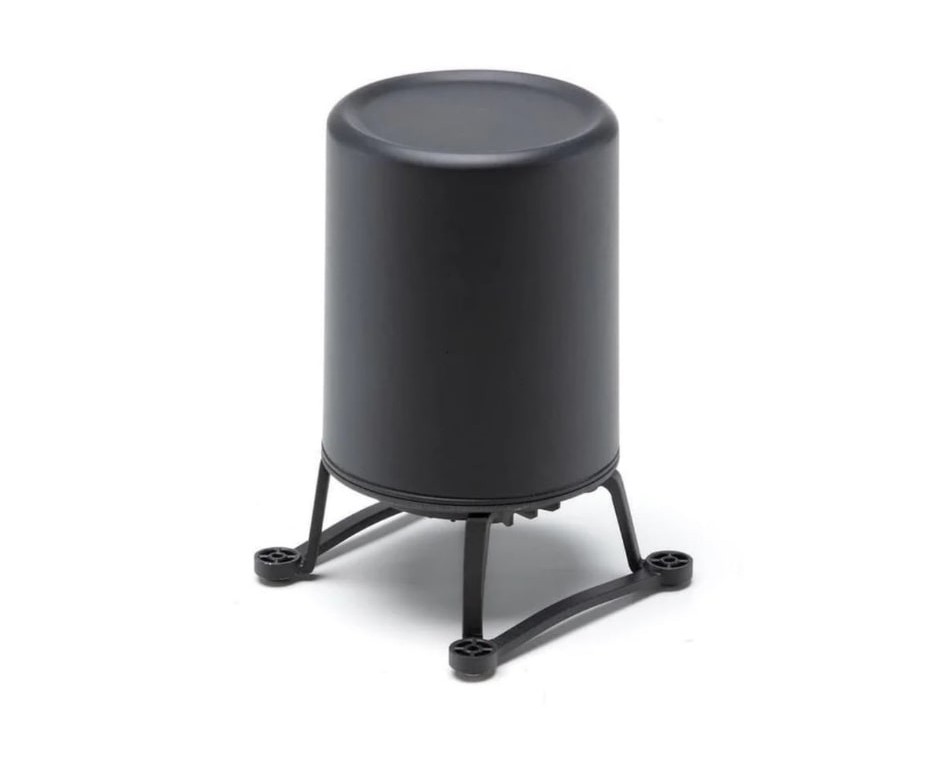

Matrice 300 CSM Radar (CP.EN.00000263.02)

Радар CSM DJI Matrice 300 серії для додаткової безпеки, круговий скануючий міліметровий радар (CSM) із діапазоном виявлення від 1 до 30 м може бути встановлений на верхній частині літака.

Міліметровий радар з круговим скануванням (CSM) дозволяє Matrice 300 RTK краще відчувати й уникати менших перешкод, які може бути важко виявити системі датчиків зору, як-от високовольтні лінії електропередач і гілки дерев. Під час нічних операцій, коли система огляду не працює, радар CSM все ще може допомогти підвищити безпеку польоту.

Радіохвилі, що надсилаються від радара CSM, відбиватимуться від об’єкта та повертатимуться до приймача, надаючи інформацію про місцезнаходження на основі часу, необхідного для їх повернення, покращуючи ситуаційну обізнаність і виявляючи об’єкти, пропущені датчиками зору дрона.

Оператори можуть використовувати як датчики зору, так і радарну систему разом, або лише одне чи інше. Радар можна вмикати і вимикати.

Відстань гальмування перешкод: установіть діапазон виявлення, і дрон зупиниться, коли досягне цієї відстані. Гальмування відображається червоним кольором в інтерфейсі програми Pilot. Це особливо корисно для складних місій, таких як робота поблизу ліній електропередач.

Відстань попередження: установіть діапазон попередження про перешкоди. Пульт дистанційного керування почне повільно подавати звукові сигнали, коли дрон перейде в параметри «попередження». Попередження буде жовтим на дисплеї пілота.

Виявлення за межами встановлених відстаней відображатимуться на дисплеї зеленим кольором.

Ключові особливості

Виявлення тонких перешкод: використовуйте радар для виявлення перешкод, таких як дроти, лінії електропередач і гілки.
Покращення обізнаності про ситуацію: радар CSM доповнює шість датчиків виявлення зіткнень M300 RTK, покриваючи їх сліпі зони.
Повне покриття: радар CSM має відстань виявлення 1,5–30 метрів (5–98 футів). Він пропонує таке спрямоване покриття: 360° по горизонталі; 60° по вертикалі; 45° вгорі.
Система гальмування та попередження: попередньо встановіть гальмівний шлях до перешкод, щоб зупинити дрон, коли він наближається до об’єкта. Система попередження з функцією повільного звукового сигналу додає ще один рівень безпеки.
Нічні операції: можна використовувати вночі, коли вбудована система бачення дрона не працює.
Надійна система: рейтинг IP45, як у дрона

Технічні характеристики

Модель RD2424R
Робоча частота 24,05-24,25 ГГц
Споживана потужність 12 Вт
Потужність передавача (EIRP) SRRC: <13 дБм
NCC/MIC/KCC/CE/FCC: <20 дБм
Рейтинг IP IP45
Розміри 75×75×105,4 мм
Вага (без кронштейна і кабелів) 336 г
Робоча температура від -20° до 50°C (від -4° до 122° F)
