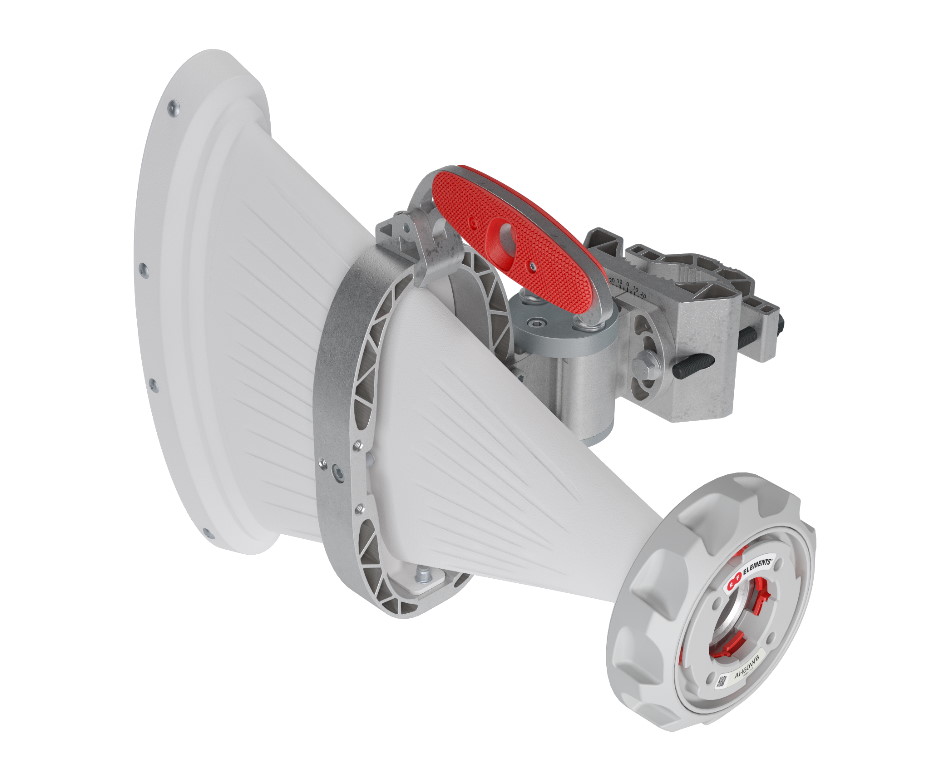

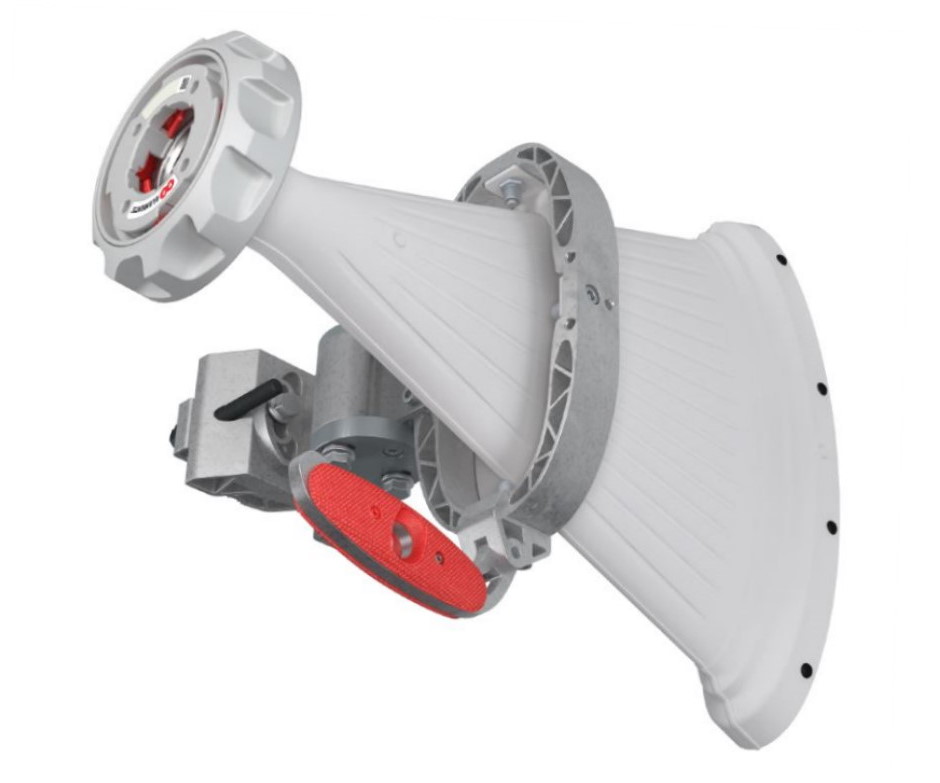

5+6 GHz 60° Asymmetrical Horn WB AH60WB

Широкосмугова рупорна антена з покриттям неліцензованих частотних діапазонів 5 ГГц та 6 ГГц RF elements AH60WB

Асиметричні рупорні антени з кутом 60° мають асиметричні діаграми спрямованості з сильно пригніченими бічними пелюстками. Забезпечують відмінне придушення шуму та надзвичайні можливості масштабування. Ідеально підходять для кластерів точок доступу з високою щільністю та розгортань у умовах щільного розміщення.

Найвища широкосмугова продуктивність

RF elements AH60WB забезпечує неперевершену широкосмугову продуктивність, що охоплює весь діапазон неліцензованих частот 5 і 6 ГГц, із збалансованими горизонтальними та вертикальними променями, стабільним коефіцієнтом підсилення та стабільними діаграмами спрямованості по всьому робочому діапазону. AH60WB оснащена хвилевідним роз’ємом TwistPort™, що дозволяє підключати антену безпосередньо до радіоприймачів із хвилевідним портом або використовувати адаптер TP (TPA) для перетворення стандартних коаксіальних роз’ємів на хвилевідні.

Новий інноваційний дизайн

RF elements AH60WB має новий промисловий дизайн і виготовлена із високостійких матеріалів:

• Виготовлена із високоякісного алюмінію для надзвичайної стійкості до зовнішніх умов, таких як агресивне середовище солоної води.
• Надзвичайно легка вага для зменшення навантаження на вежу та компактніша конструкція для зменшення площі EPA та вітрового навантаження.
• Міцне алюмінієве конструктивне кільце для підвищення міцності та стабільності у поєднанні з кріпильним кронштейном UBR.
• Кріпильний кронштейн UBR з кріпленням із нержавіючої сталі з антизадирним покриттям.
• Провідна в галузі ергономіка з вбудованою ручкою для зручного розгортання.

Специфікація

Радіозв’язок: хвилевідний роз’єм TwistPort™
Тип антени: рупорна
Матеріали: алюміній, нержавіюча сталь, ABS, PMMA, цинковий сплав
Ступінь захисту IP65
Діаметр кріплення до опори: 40–80 мм
Рекомендується використовувати діаметр, якомога ближчий до 80 мм
Температура: від -35°C до +60°C
Вітростійкість: 160 км/год
Вітрове навантаження: 29/107 Н — спереду/збоку при 160 км/год
Ефективна площа проекції: 241/881 см² — спереду/збоку
Механічне регулювання: ± 20° по висоті, ± 20° по азимуту
Вага: 2,8 кг – один блок
3,8 кг – один блок, включаючи упаковку

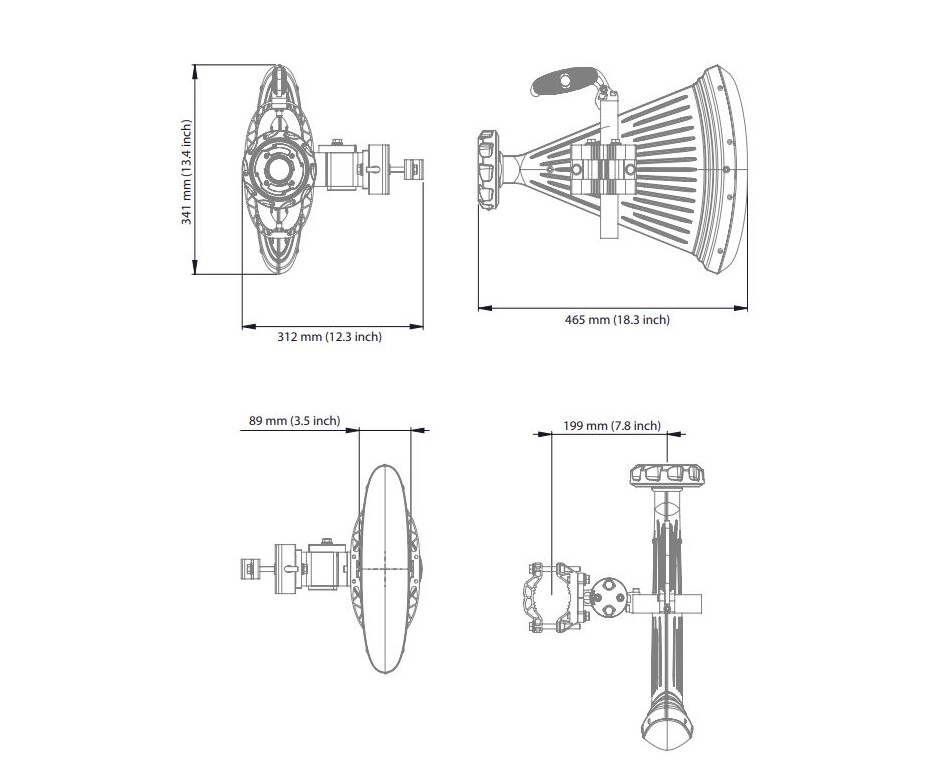

Розміри роздрібної упаковки: 525 × 420 × 180 мм

Продуктивність

Діапазон частот 4900 – 7125 МГц
Підсилення 16 дБі
Ширина променя по азимуту -3 дБ/-6 дБ H 42°, V 42° / H 63°, V 63°
Ширина променя по куту місця -3 дБ/-6 дБ H 16°, V 17° / H 26°, V 25°
Коефіцієнт ефективності променя 96 %*
Відношення передньої та задньої частин 27 дБ
КСВ <1,8
Поляризація Подвійна лінійна H + V
Імпеданс 50 Ом

* Ефективність променя, що визначається до першого нуля
